♦以下所有说明均针对 TLS2 控制台，其他型号控制台请参考其他文档。
♦在操作前请明确所用液位仪型号。
♦需关闭液位仪的电源，再连接串口线。
♦在进行串口连接时，请避免带电插拔串口线。

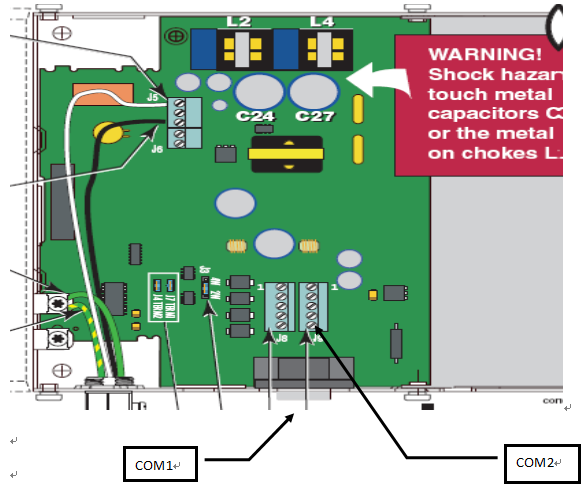

► TLS2 控制台具有1个RS485串口，位置参见下图中COM2，建议使用RS485两线制模式，通讯线使用双绞线。
♦COM2 口
需要打开液位仪外壳, 支持RS232 通信 和 RS485 通信；
如需使用COM2口进行RS232 通信，需将图中J8 处插头拔下，插到J9 处；
硬件设置：
1. COM2插头应处于J8位置
2. J3跳线跨接针脚1和2 (图中表示2线位置)
3. 线序：J8的1脚为TXD-, 2脚为TXD+，3脚为RXTX﹣，4脚为RXTX+，5脚为GND

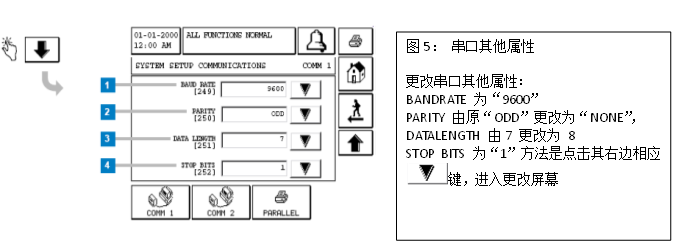

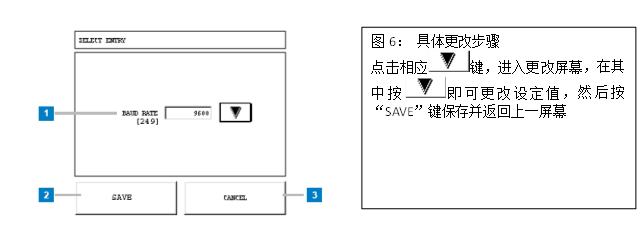

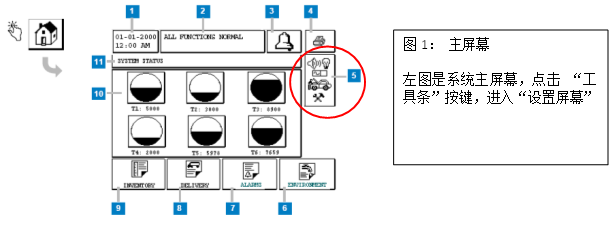

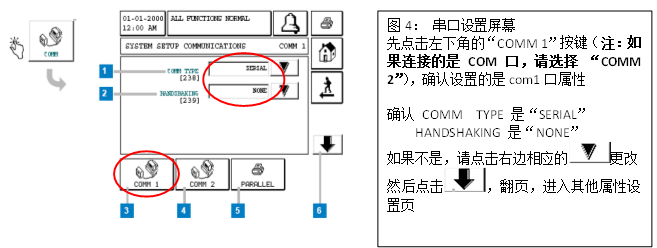

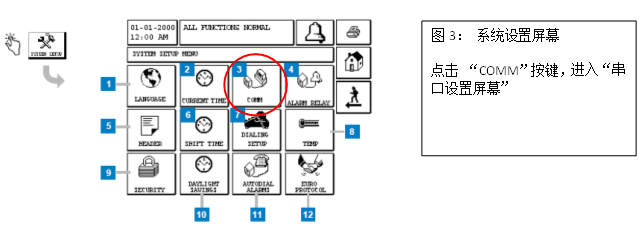

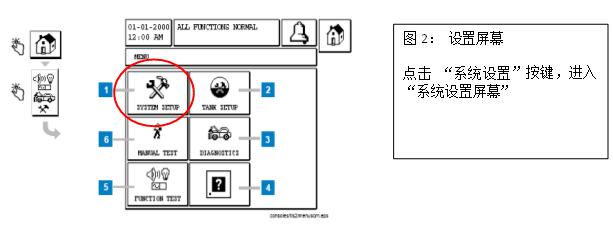

为保证后台计算机和液位仪通信的正常工作，需要将两者的串口属性更改为一致，可以通过更改液位仪端设置进行，具体步骤如下图
|
属性 |
管控电脑 |
液位仪com1 |
液位仪com2 |
|
波特率 |
9600 |
9600 |
9600 |
|
数据长度 |
8 |
8 |
8 |
|
奇偶校验 |
None |
None |
None |
|
停止位 |
1 |
1 |
1 |
|
握手信号 |
无 |
无 |
无 |
