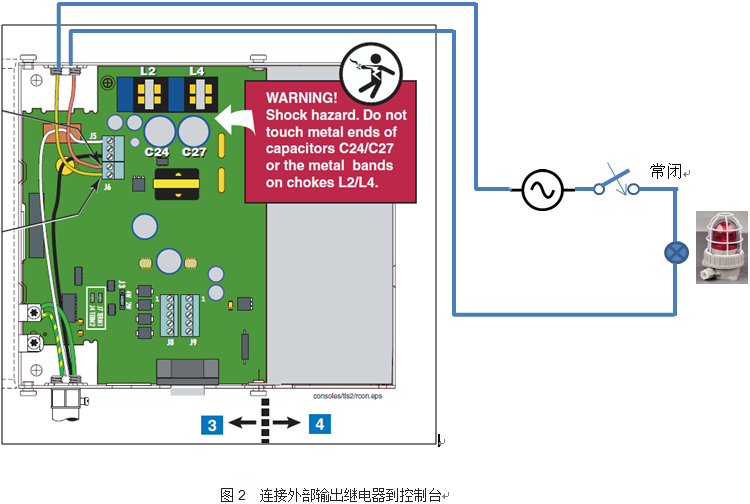

♦ 打开液位仪外盖和显示屏/CPU，找到电源板，继电器位于电源输入端子下部，如图 (J6位置 )。

♦ 控制台有一个干节点继电器输出，当溢出警报被激活时，该输出继电器将关闭。

♦可以将该继电器连接到一个外部声响/可视警告设备的控制线路中。

♦将来自外部警告设备的两条电线连接到两个溢出继电器接线端中的任意一个上（J6）[见图]



♦1. 连接外部线路的一条线到J6的顶部接线端（无极性）

♦2. 连接外部线路的另一条线到J6的下端接线端（无极性）



♦输出继电器连接限制条件：

输出继电器触点,电阻负荷-120V/240V 交流电， 最大2安培电流。

1. 不要将输出继电器连接带有大于2安倍电流的设备。

2. 警报继电器不能用于流量控制。警报继电器只能短时接通，而不能用于长期激活流量控制设备，例如阀和泵发动机继电器。

♦1.点击屏幕上方小房子图标。

♦2.点击主屏幕右边小车标志。

♦3.点击系统设置（system setup）。

♦4.找到 4 [ALARM RELAY]。

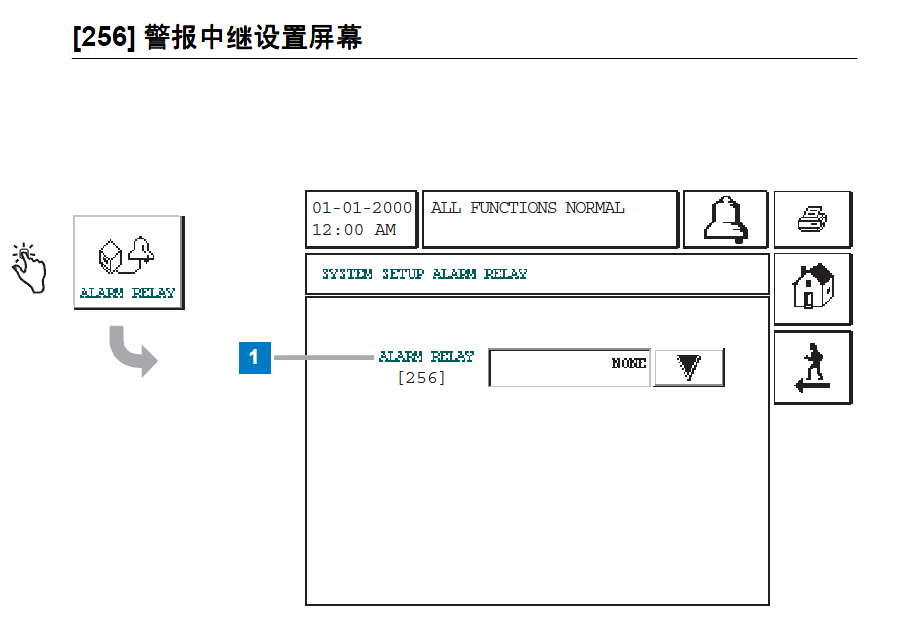

♦该屏幕允许您远程呼叫继电器的激活模式。

♦警报继电器【256】
按右侧的向下箭头键并选择：
无（none）（默认）、溢出（overfill）或者全部报警（All Alarms）。

♦如果选择溢出（Overfill），任何油罐的溢出条件都将激活警报继电器。
♦如果选择全部警报（All Alarms），任何活动警报都将激活警报继电器。
♦如果选择无（None），则不会激活继电器。按住警报确认（Alarm Acknowledgement）键将无法激发警报继电器。

♦5.设置完毕确认退出。

♦6.模拟警报，测试继电器工作是否正常。

♦当发生相应警报时，继电器将闭合，外部警报器鸣响。

♦在点击控制台屏幕警报确认键后，继电器将恢复原开路状态，外部警报将消除。

♦如需保持外部警报继续鸣响，需自行搭建外部控制线路。
