1.探棒尺寸确定

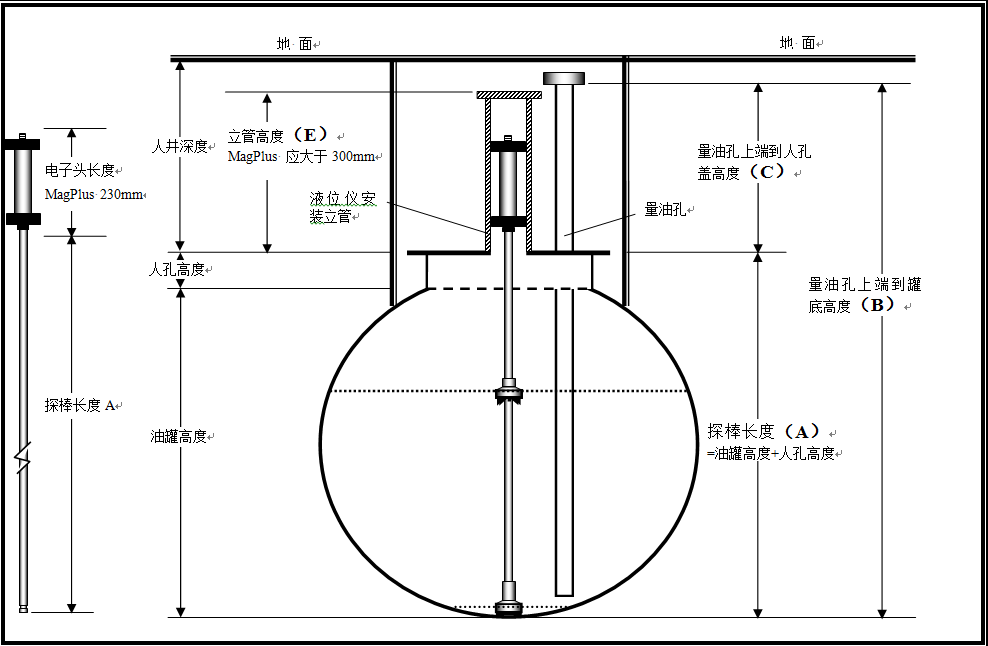

因油罐直径有差异，订货前需根据不同的油罐直径和安装位置确定探棒尺寸，下图为探棒原则依据示意图。根据图中所示，利用量油尺测量B（量油孔顶端到罐底）和C（量油孔顶端到人孔井盖）距离，即可得到A(人孔井盖到罐底)的高度（=B-C），根据该高度即可确定探棒尺寸。可以利用VR免费软件“探棒类型选择”，输入每个油罐的B和C的高度，则探棒的型号将自动确认并汇总出各个型号探棒的数量，根据各探棒的型号与数量即可正确订货。
2.现场规划

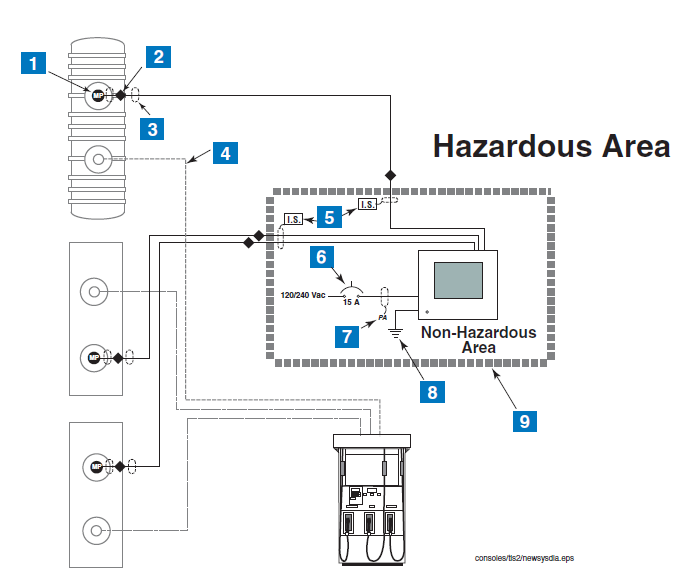

前期施工准备时，应根据站级情况，做管线铺设规划。如下图，需确定：a.探棒安装位置①
b.接线盒位置②
c.密封件位置③
d.管线走向④
e.导线管室内密封⑤
f.供电断路器位置⑥
g.电源线入口密封⑦
h.控制台接地位置⑧
i.划分危险区与安全区⑨
3.立管预制
a. 立管部分材料
安装位置：选择立管的安装位置应与手动检尺口在油罐同一轴线上，以减少由于俩者不在同一测量点所产生的测量高度偏差。立管要求垂直与油罐连接。
b. 长度：
要求将探棒的电子筒和电缆插头部分全部包含在立管中，并兼顾人井的深度，最小立管的尺寸为300mm高,建议立管尺寸为450mm高。
c. 直径与制作要求：
建议立管采用内径为100mm的钢管制作。
立管顶部焊接相对应尺寸的接头与立管帽（或上端盲法兰）连接，所有焊接处需打磨平整，无毛刺。
d. 立管上端法兰

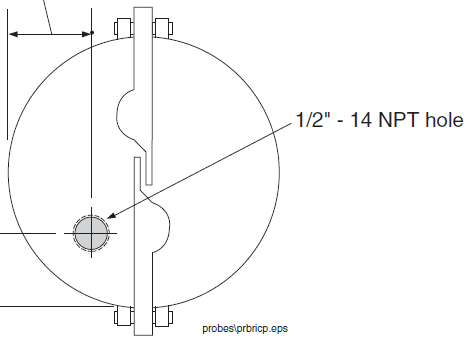

立管上端法兰建议使用快装接头（也可用盲法兰）,法兰中心预先制作 1/2” NPT(f)螺纹接口的内丝孔，以便与液位仪随机电缆密封配件连接，做油罐内部与油罐外部的密封隔绝。如图所示：
e. 立管和进油管、变频潜油泵之间的位置
探棒距离变频潜油泵应大于 600 mm，非变频的潜油泵不需要特别考虑这个距离；
探棒不能安装在进油口直接正对的位置，这将造成测量不准确。
如果油罐内有防爆阻隔材料，油罐内部的探棒四周需做防护套管，防止防爆阻隔材料阻碍测量浮子的自由行程。
为保证液位仪的正常运行，建议按附件二和附件三确定探棒安装立管位置、对潜泵回油管的要求，以及防爆阻隔对应的保护套管制作。
4.管线铺设
a. 管线材质
导线管需选用金属导管，直径大于4分。
b. 管线长度
从每个油罐的人井到安装液位仪操作室埋地入室之间的距离，具体由现场情况而定。进入人井的导线管口必须留有螺纹。
根据国标GB50156-2012 “汽车加油加气站设计与施工规范”中11.2.7条，为了防止雷电损坏，金属导线管在铺设时两端均应接地。
c. 管线排他性
由于导线管内铺设的是本安安全回路导线，严禁与供电电缆、地线或其他设备的电缆共同铺设在同一导线管和汇线槽内。导线管不要与其他非本安的高电压电缆的导线管共同铺设在同一个电缆沟内。
d. 防爆密封件
采用三通形式或穿线盒，填料的净厚度不得小于16mm。连接尺寸为4分内螺纹（和管线匹配）。每个管线需要一个密封件。
e. 导电防锈脂
用于所有连接管件螺纹间的密封，不能使用生料带。
f. 密封胶泥
密封胶泥将注入密封件内，使罐区内可能产生的油气与操作室隔离。导线管穿墙进入室内时，可以将密封胶泥填入电缆的导线管内进行密封。维德路特公司要求必须完成此项密封安全施工，液位仪才可以送电！
g. 防爆接线盒
建议两通形式，连接尺寸为4分内螺纹(和管线及防爆密封件匹配)。每条管线需要一个接线盒。防爆接线盒的接地点引一根4mm2以上的接地线可靠连接到与油罐相连的法兰螺栓。
5.信号电缆铺设
a. 电缆长度
从每个油罐的探棒到安装液位仪操作室之间的距离，具体由现场情况而定。每个探棒需要一根电缆, 一般电缆最长不超过300米，应为完整的一根，中间不要有接头。
b. 品质
两芯屏蔽多股铜线电缆，需分色标识，以确定连接正负极。
c. 线径
线径截面积为1mm2或1.5mm2，线电容小于100pF/300mm，线电感小于0.5uH/300mm.
