本文档适用于TLS2/TLS2N/TLS2P 系列
点击图片可放大
探棒要求
♦首先需要现场安装的是plus1或plus2探棒，即电子头铭牌上的型号是846391-1XX 或846391-2XX
♦如: 846391-108或846391-208，横杠后面第一位是1，1表示具有0.38LIT/HR和0.76LIT/HR静态测漏功能，2表示只有0.76LIT/HR静态测漏功能，08表示探棒长度为2.75米)
其他要求
1.距离上次卸油需要超过8小时
2.停止售油至少30分钟后进行
3.期间不能进行卸油和售油 4.控制台没有油罐油位的相关警报
5.确认温偿参数设置正确，开启打印温偿体积
6.油品高度液面尽量高(总罐容的80%-90%)
7.选择2小时或3小时测漏，2寸浮子需增加测漏时间1小时。
8.油罐周边环境温度变化不大，尽量选择每日中温度变化较小的时间段来进行测漏。减小温度对测漏精度的影响。
9.罐内有防爆阻隔材料的油罐多数会影响测漏导致测漏失败。
10.潜油泵单向阀或喜力min9000的管道里回油回到油罐也有可能导致测漏失败。

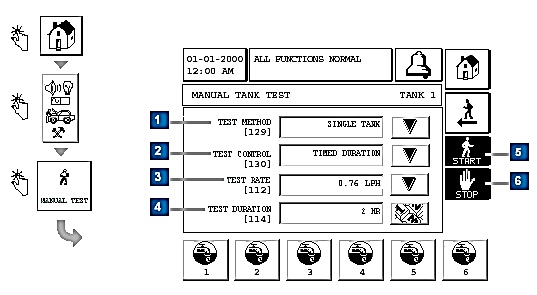

手工测试开启
1.点击屏幕小房子按钮。
2.点击右边小房子。
3.点击MANUAL TEST键。进入手动测漏界面.
4.点击上图[129]项右面的向下箭头。
进入界面后，点击选择界面的向下箭头,选择测漏单个油罐还是所有油罐.
♦SINGLE TANK 单个油罐
♦ALL TANK所有油罐.
5.选择后，点击左下角的SAVE保存/CANCEL放弃.
6.点击上图[130]项右面的向下按键。
进入界面后，点击选择界面的向下按键,选择预定时长测试或手动停止测试.
♦TIMED DURATION
预定时长测试
♦MANUAL STOP
测试故障时可提前手动停止测试
7.选择后点击左下角的SAVE保存/CANCEL 放弃.
8.点击上图[112]项右面的向下按键。
进入界面后，点击选择界面的向下按键,选择测漏率。(建议选择0.76LIT/HR)
可根据不同探棒选择♦0.38LIT/HR或♦0.76LIT/HR测漏率。
9.选择后点击左下角的SAVE保存/CANCE 放弃.
10.点击上图[114]项右面的键盘按键。
输入测试持续时间。
持续时间：2-24小时
测试最低持续时间：
♦0.76LIT/H 2小时
♦0.38LIT/HR 3小时
默认时间： 2小时
11.后点击左下角的SAVE保存/CANCEL放弃
[注]：在[130]选项中选择TIMED DURATION，[114]选项才会出现。
12.点击START,开始油罐测漏.
设置栏上显示：
♦TEST：ON表示测漏正在进行中。
待经过设定的油罐测漏时间后，测漏自动停止。
13.点击STOP,则停止油罐测漏.
设置栏上显示：
♦TEST：OFF表示测漏已经停止。
查看测漏结果
1.点击屏幕中小房子按键, 点击返回主界面
2.选择ENVIRONMENT,点击进入环境报告界面
3.LAST RESULTS
显示最近通过：
♦年度测试♦定期测试♦总测试的结果♦可显示测试类型♦开始测试日期/时间♦测试结果♦运行的小时数♦测试时油罐的体积百分比
4.FULLEST PASS
显示油罐在全容量条件下，
♦最近12次定期测试♦最近一年年度测试的结果♦可显示测试类型♦开始测试日期/时间♦测试结果♦运行的小时数♦测试时油罐的体积百分比

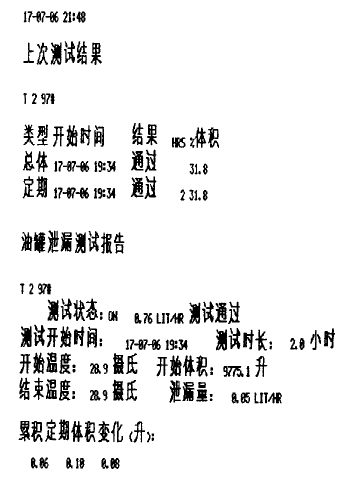

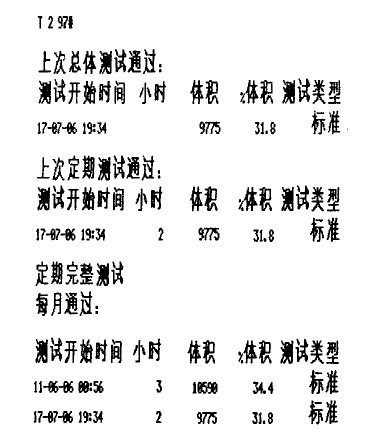

测漏报告
以上是报告显示内容，如果液位仪连接指定型号的打印机，可以打印出测漏报告。
原因分析和后续处理
总体测试指的是11.4 升/小时的泄漏率测试；定期测试指的是0.76升/小时的泄漏率测试。
测试后会有三种结果:
♦通过
1.满足测试条件，且结果测试合格
2.泄漏率小于测试指标
♦无效
1.说明测试条件不满足
2.有必要重新测试
♦失败
1.满足测试条件,显示泄漏率大于测试指标需要重新测试，
2.如果结果相同，需要用其他手段来验证油罐是否有泄漏。
3.手段:将油罐密封后打压测试，并检测油罐周边地下水、土壤、监测井各点的情况，看是否有漏油的痕迹。
无效测试的分析与判断
常见的因素有2个：
1.Product level increase – 油罐内油品增加了。油品增加的原因有2种可能：
♦a.管线内油品回流到油罐
♦b.温度补偿系统设置不正确，造成温偿体积变化大；
2. 油罐内温度变化超出范围
从测漏的等级看结果
1.总体通过，定期无效. 该罐需要重新测漏。
2.总体无效，定期通过. 该罐通过精细测漏，无需重新进行测漏。
粗放型11.4L/小时的测漏条件不满足，精细型0.76L/小时的测漏通过。可能是测漏开始的30分钟内发生过加油或其他情况。
Q&A
如果罐有渗漏会显示怎样的测试结果？
显示测漏失败，需要检测所有测漏条件，并重新开启测漏。
