点击所有图片可放大

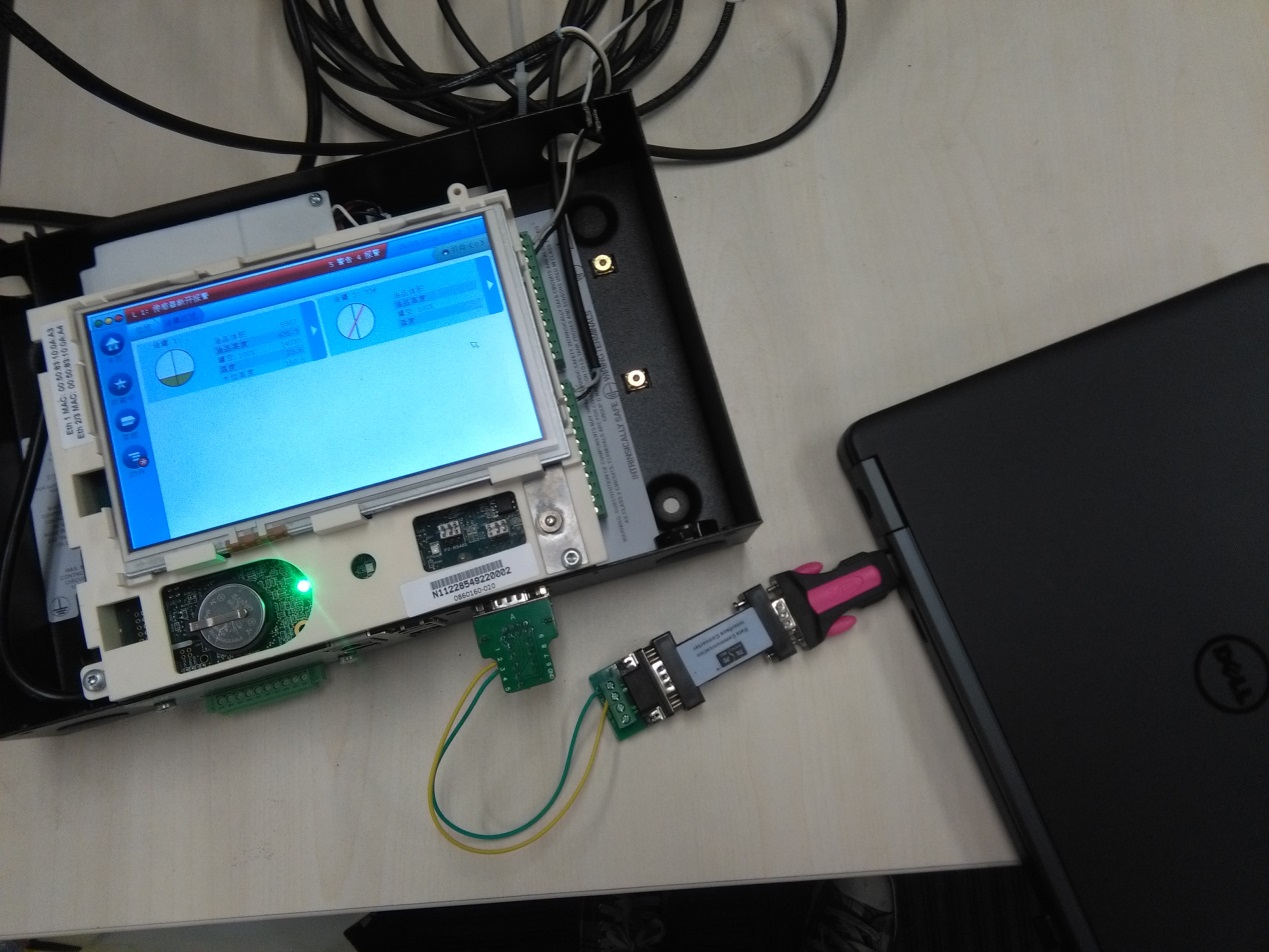

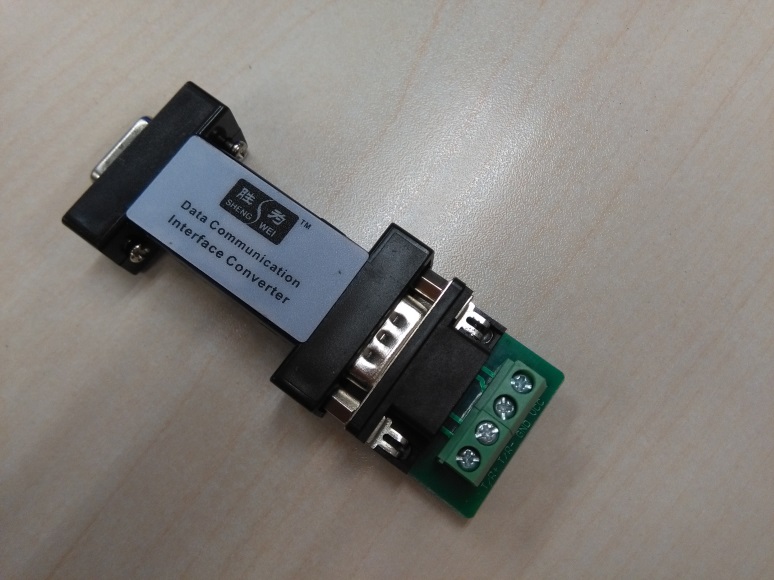

⇒RS232转RS485袖珍型通信协议转换器一个.
⇒检查液位仪上RS232,RS485跳线(见下图), P1,P2分别对应液位仪Serial1,Serial2 端口.

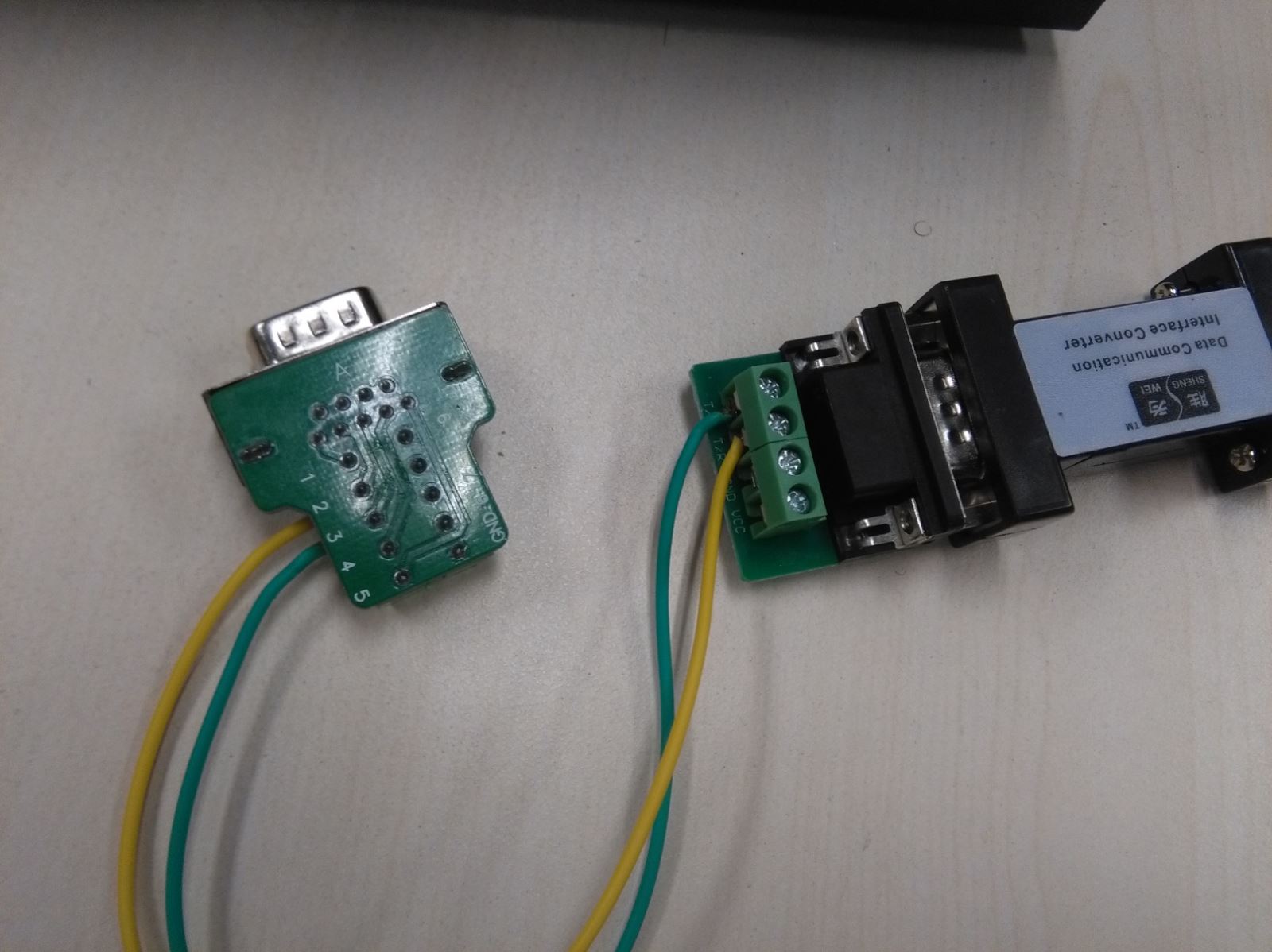

⇒准备一个九针通讯接头和RS232转RS485袖珍型通信协议转换器连接.

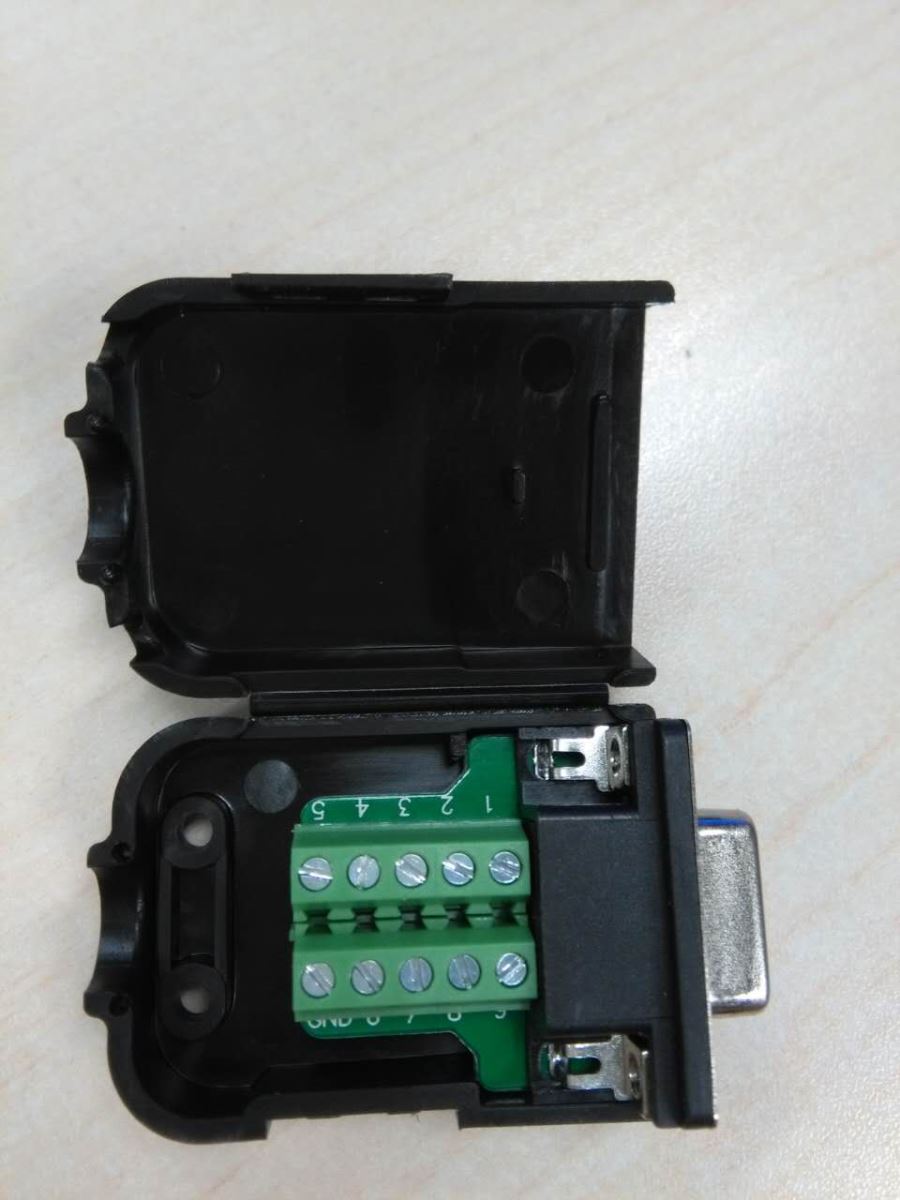

♦♦这里使用的是DB9免焊接头(公头)
⇒九针通讯接头的连接线序，见下图:
|
端口 |
9针孔端 |
转换器端 |
|---|---|---|
|
线序 |
2(TX) |
T/R- |
|
线序 |
3(RX) |
T/R+ |
(需要笔记本电脑有COM口串口，没有串口必须使用一个USB转串口的适配器（转换器）。 建议使用MOXA的Uport1110 USB转串口适配器，或者Z-TEK力特 USB转串口线，还要安装它带来的驱动程序到电脑里才能使用。)

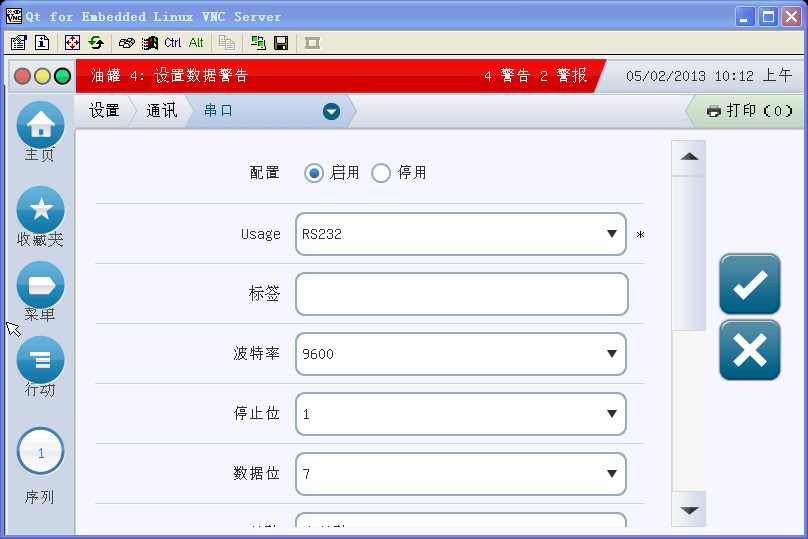

⇒依次点击液位仪屏幕中，菜单-设置-通讯-串口
设置参数如下:
|
用途 2 |
RS485 |
|
标签 |
按用途给该端口命名，如DTU端口。 |
|
波特率 |
9600 |
|
停止位 |
1 |
|
数据位 |
8 |
|
奇偶校验 |
无 |
|
握手选择 |
无 |
|
通讯口安全 |
默认值：停用 |
|
安全代码 |
保持默认值（灰） |
|
RS232信息末端 |
默认值：停用 |
|
显示格式ETX字符串 |
保持默认值（灰） |
|
计算机格式ETX字符串 |
保持默认值（灰） |
♦TLSComCheck-TLS串口测试软件是在电脑上免安装运行使用，将液位仪通过RS232串口和电脑串口连接，将液位仪信息在电脑上显示的一种小工具软件。
♦TLSComCheck-TLS串口测试软件支持windows XP、windows7等多种windows的操作系统.
♦TLSComCheck-TLS串口测试软件只有983KB不到1M的小软件。

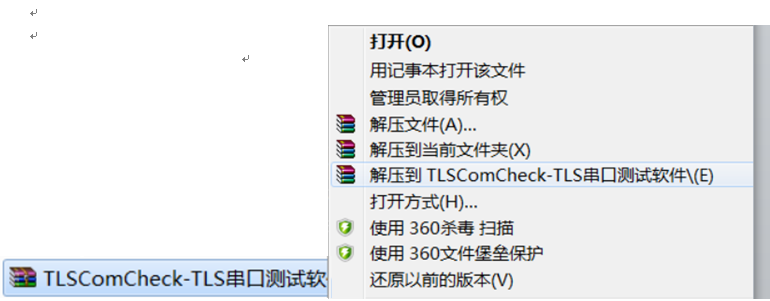

⇒TLSComCheck-TLS串口测试软件下载是压缩文件，首先将它做解压缩。

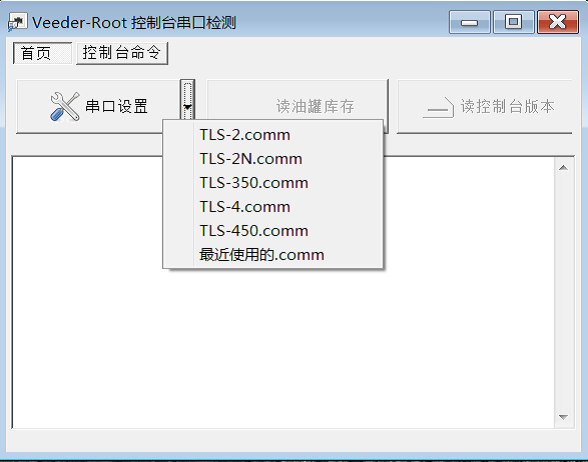

⇒用管理员权限打开TLSComCheck，选择TLS-4.com, 并进行设置-保存。

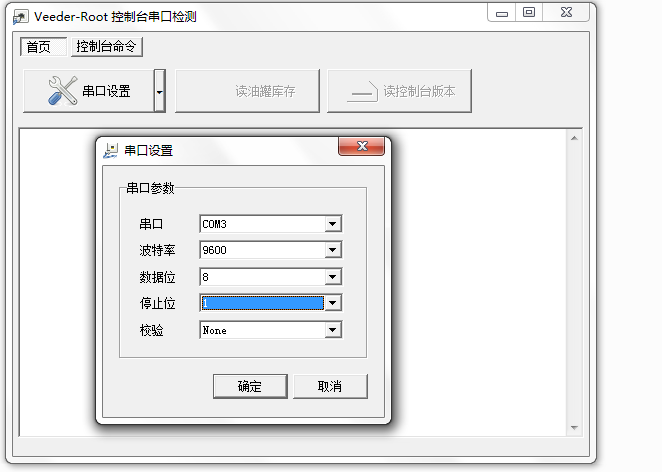

⇒进行串口设置

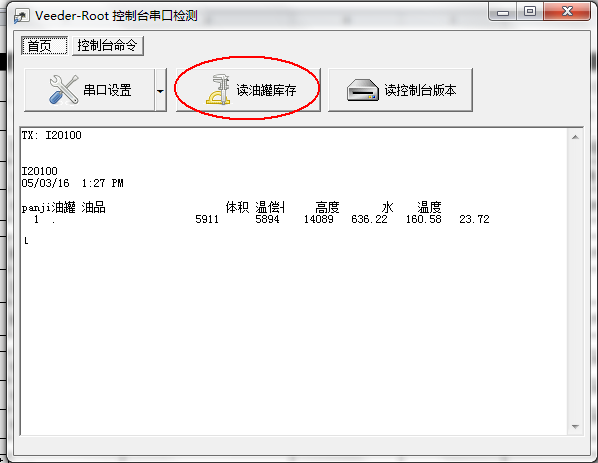

⇒进行串口测试:
点击读取油罐库存，可以看命令的发送，也可以看到液位仪反馈的库存信息，这说明液位仪串口是好的. 也说明液位仪串口，通讯线缆，电脑串口都是良好的。

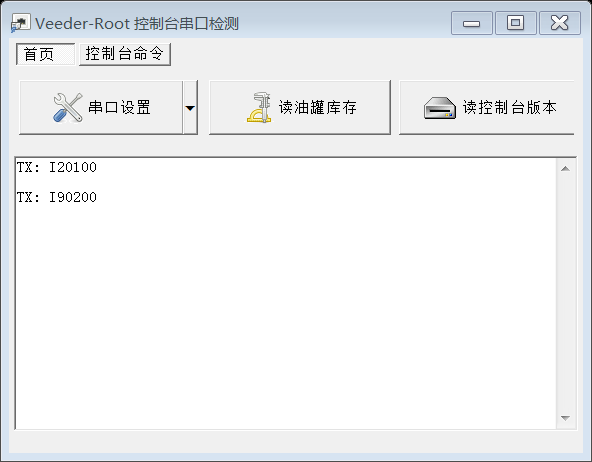

⇒如果软件一直显示下图的画面，只显示发送命令，一有可能没有设置好，二就是液位仪串口损坏，软件连不上液位仪。
►TLS4 /TLS450 RS485串口定义
1脚为TXD-,2脚为TXD+，3脚为RXTX﹣，4脚为RXTX+，5脚为GND

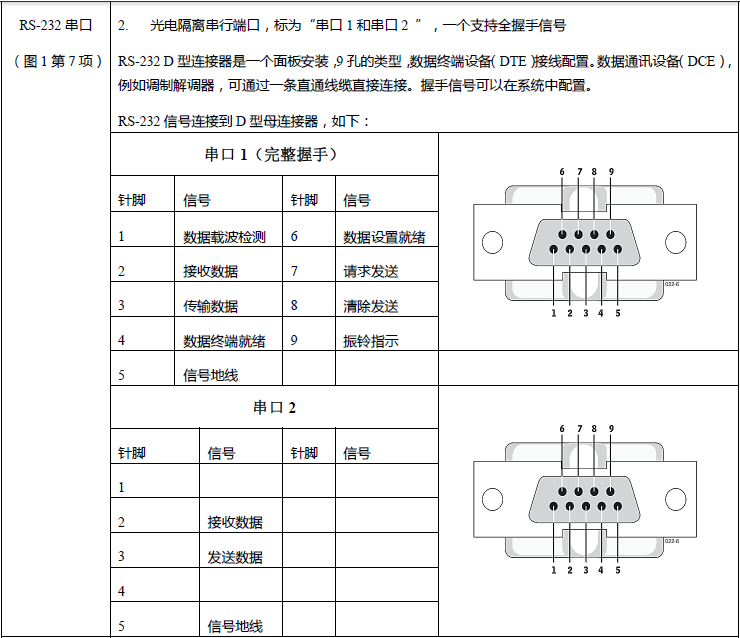

►TLS4 /TLS450 RS232串口定义
