>>>> 目录 <<<<
>>>> 步骤 <<<<
1

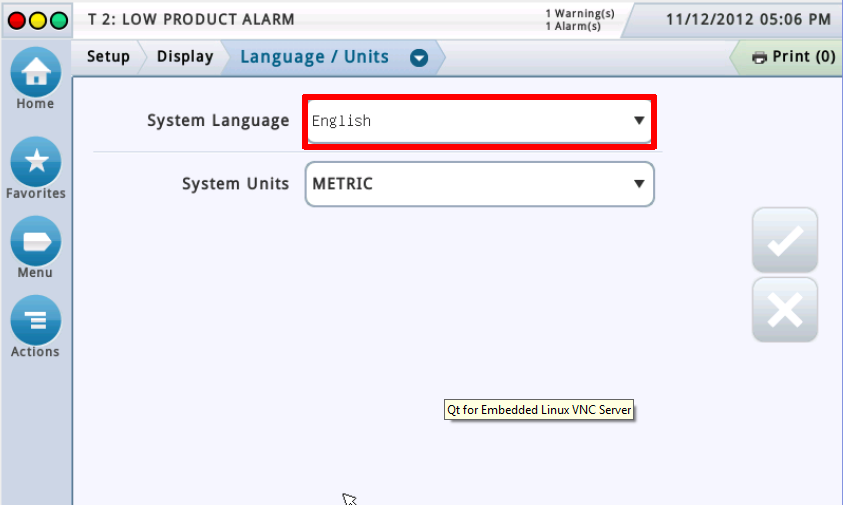

◢语言单位设置：

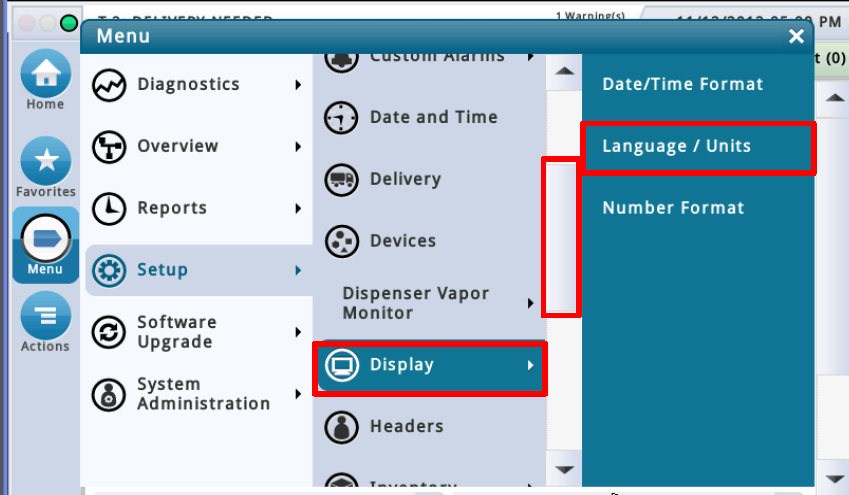

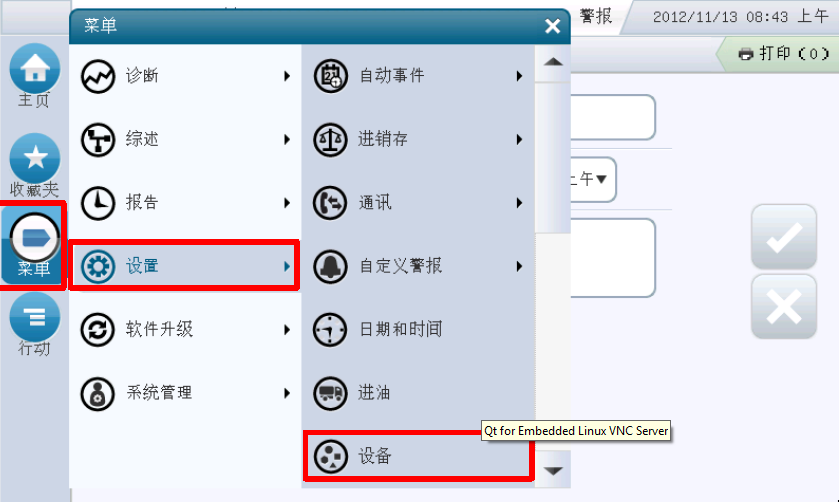

打开4型液位仪，第一步需要将系统语言改成中文，依次点击下图菜单，进入语言设置界面。
2

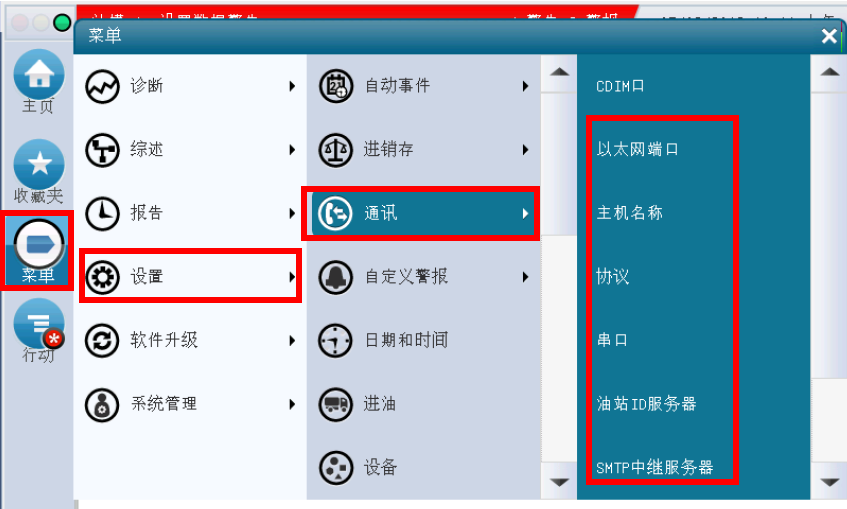

◢通讯设置：
连接串口或者网线后，可参照下图进行通讯设置，其他设置请参照文末图表进行。(注：必须先选择串口\网口号,再进行设置）
串口设置参数：
波特率 9600
停止位 1
数据位 8
奇偶校验 无
(参照此文档末尾的表格）
3 v
◢探棒和传感器设置:

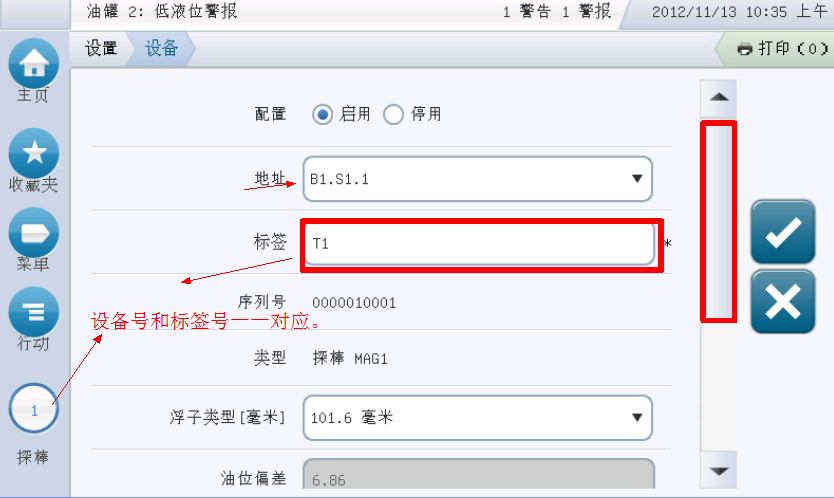

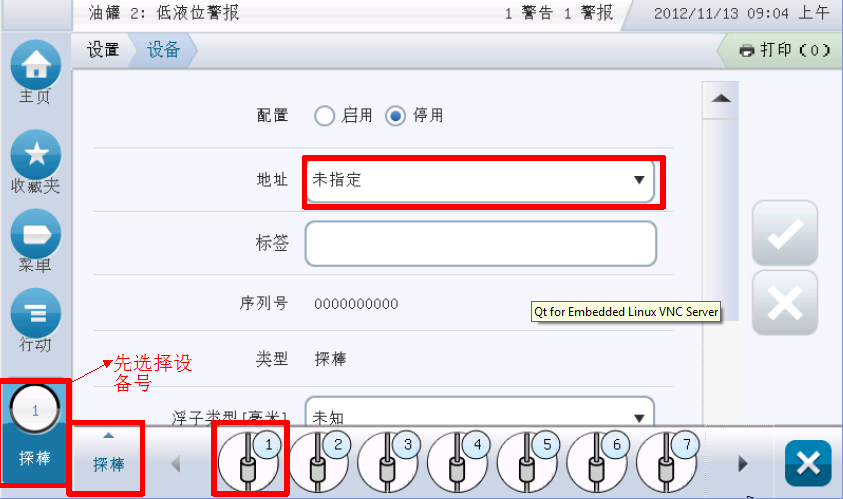

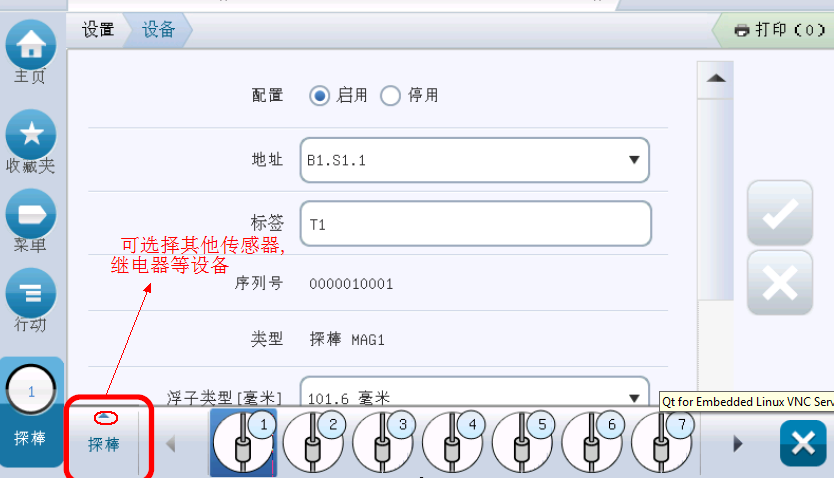

安装探棒或传感器完成后，先选择探棒，可参照下图进行设备添加设置, 其他设置请参照文末图表进行。
4
◢设置油品标签。
油罐设置前，必须设置油品标签。注：一个油罐只能对应一个油品标签。
依次点击菜单-设置-油品-标签，选择油品编号前面的方框（如下图所示），再点击左边行动-;编辑标签。
将油品1,2,3,4...的标签都设置完成后，依次点击菜单-设置-油品-油品对应表界面，选择油罐编号前面的方框，再点击左边行动-编辑油罐油品。
(注：一个油品只能对应一个油罐，如下图所示，油罐1 ，油罐2都对应油品1.95#是错误的设置,油罐3、4、5为正确设置。）
5
◢设置油罐。

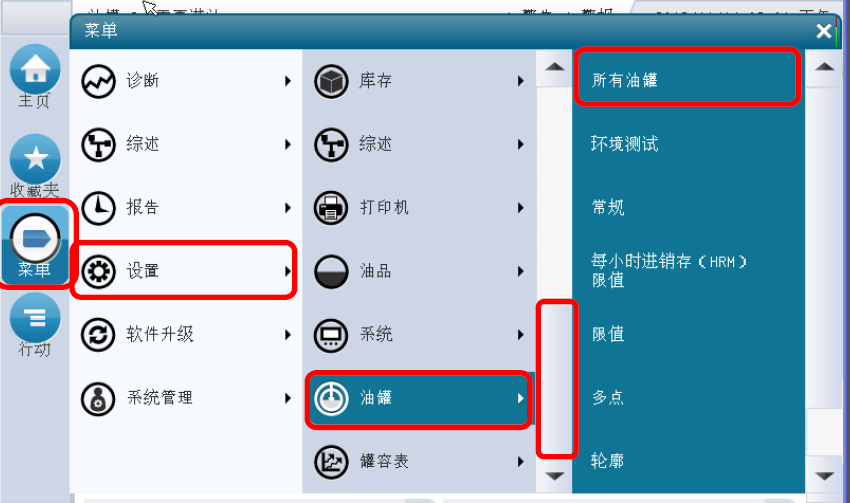

进入"所有油罐"设置界面，请参照文末图表进行。
依次点击【菜单】->【设置】->【油罐】->【常规】
先在左下角选择油罐，请参照下面参数表进行.
倾斜度的调整需要谨慎，可能会对罐表产生影响，进而影响油站的进销存。
倾斜度=手工测量值-液位仪测量值
收取加油数据功能，按需开启.
◢输入罐表（方法1）
依次点击【菜单】->【设置】->【油罐】->【罐表】/【轮廓】
先在左下角选择油罐，然后对照左边的高度值，查表，输入体积值.
进行此步骤时，必须是从上到下依次输入体积值，并事先在【常规】中输入满罐体积和直径（罐表高度)。

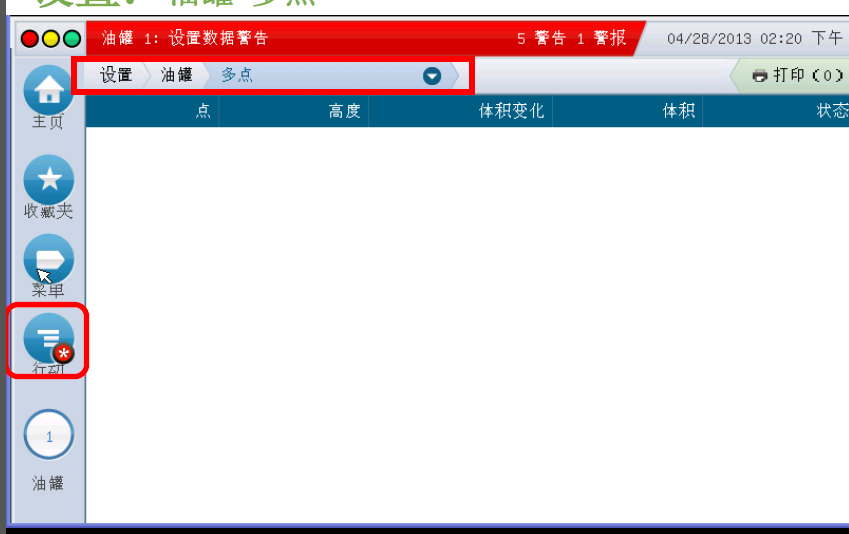

◢输入多点罐表（方法2）
依次点击【菜单】->【设置】->【油罐】->【多点罐表】
先在左下角选择油罐，点击左下角行动，选择添加点，依次输入高度和体积值。
◢油罐报警限值设置：
依次点击菜单-设置-油罐-限值。先选择油罐，再设置。
（注：'最大体积'不能大于【油罐】->【常规】中的'满罐体积'，请参照设置参数表）
◥高油位 95%
◥进油溢出 90%
◥进油油位 （满罐体积的%)
建议值:低油位+预期进油+期间销售量
◥低油位
参考:
自吸泵：250mm高度对应的体积
潜油泵：500mm高度对应的体积
◥高水位警报 80
◥高水位警告 50
6
◢班次设置
依次点击菜单-设置-库存-班。先选择油罐，再设置。
班次分成自动班结和手动班结，可以设置报告时间间隔。(请参照文末图表进行）
班结方法:
1.定时。 选择定时班结，可以在下面的的班1，班2，班3......中设置自动交班的时间，并在最后的方框中打√，然后选择最右边一栏的保存。
2.Manual(手动)。选择手动班结，可以设置班结暂停值（每次交班的间隔时间），和每天最多班次（每天最多可做的班结次数），然后选择最右边一栏的保存。
依次点击菜单-设置-库存-报告次数。
报告时间间隔: 设置库存报告间隔。
存储长度：系统客户存储的最大数量。
(注意：当系统达到721条记录时，时间最早的记录将开始从报告中消失。)
日志开始时间：开始记录的时间。
7

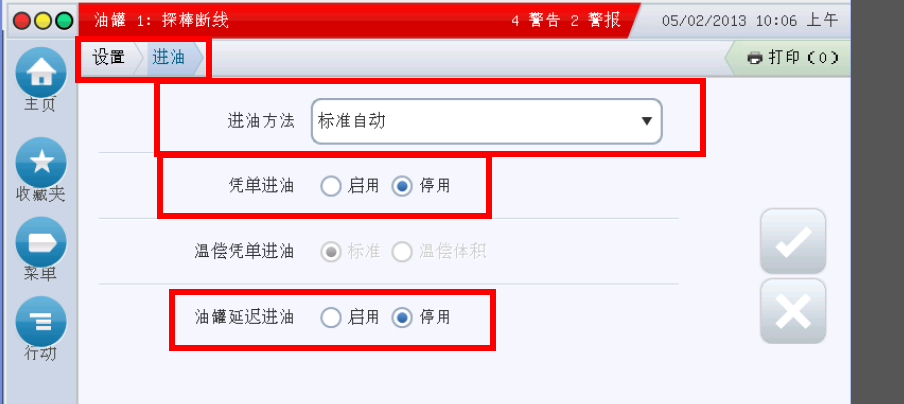

◢进油设置。(请参照文末图表进行）
进油方法：标准自动；Manual 手动
油罐延迟进油： 启用时，有助于消除进油扰动导致的问题，比如错误的水报警等。
8

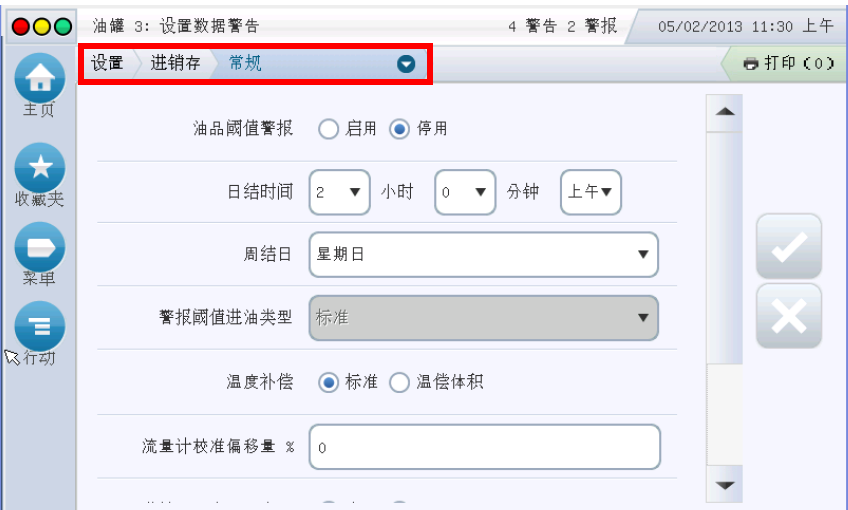

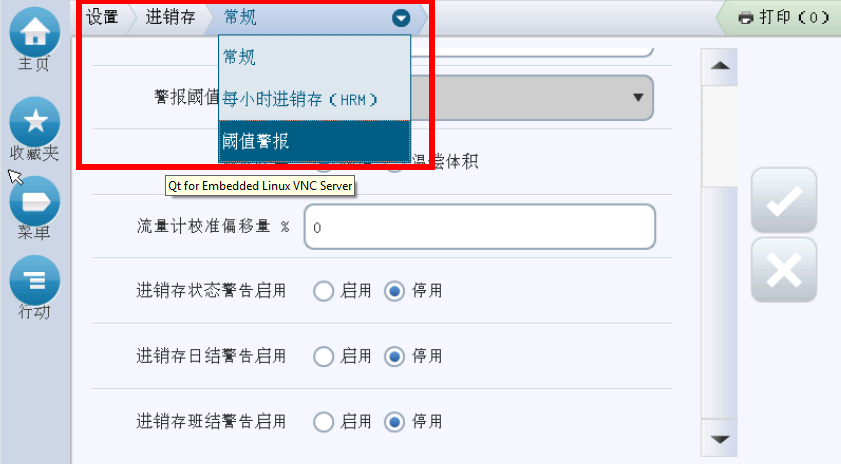

◢进消存设置。(请参照文末图表进行）
9

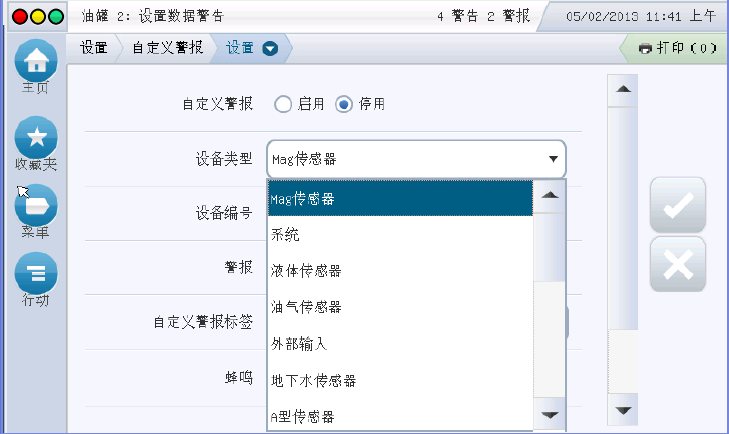

◢自定义报警设置。（按需设置）
依次点击菜单-设置-自定义报警-设置.
10 v

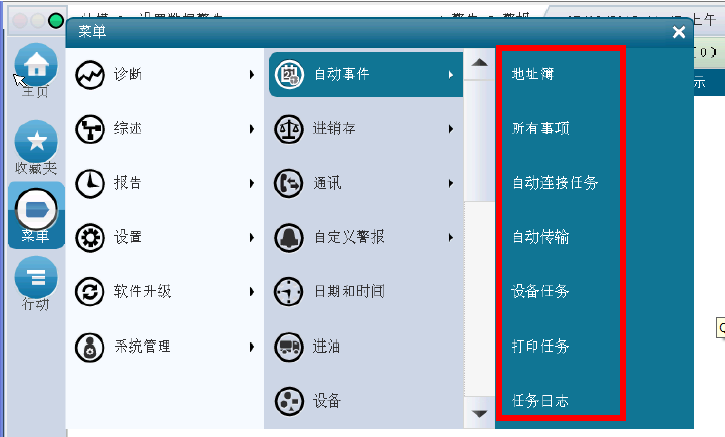

◢自动事件设置。

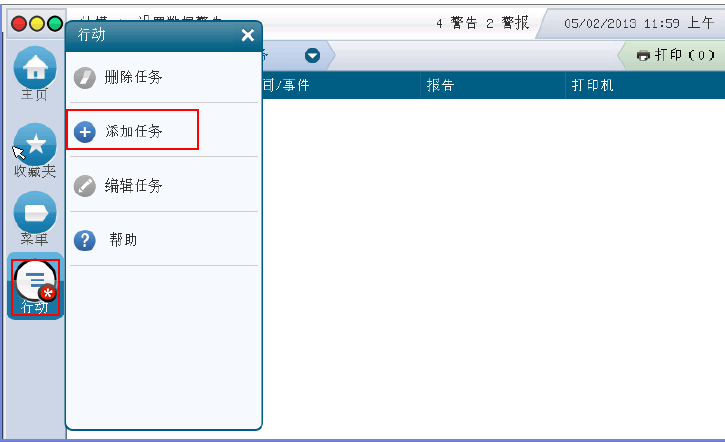

进入某项事件后可以从左边行动中添加事件任务。

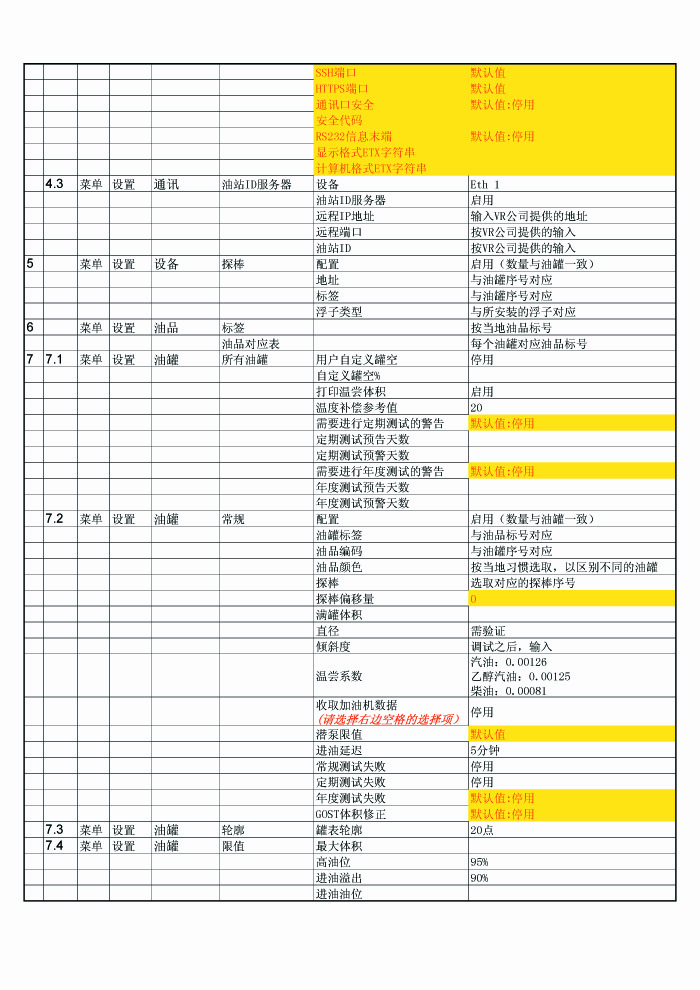

>>>> 参数表 <<<<

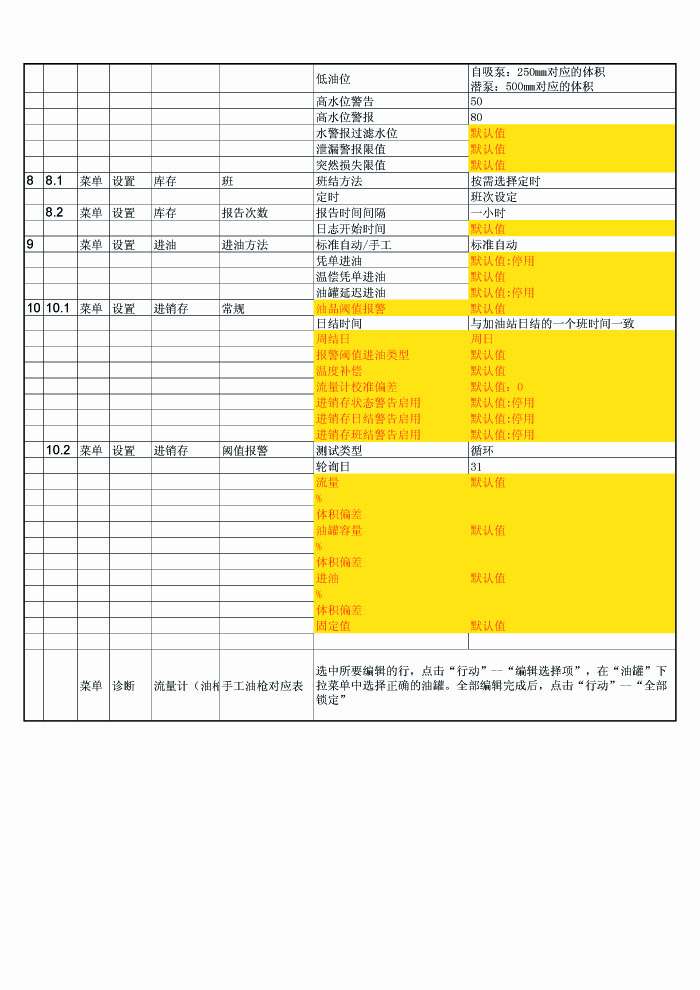

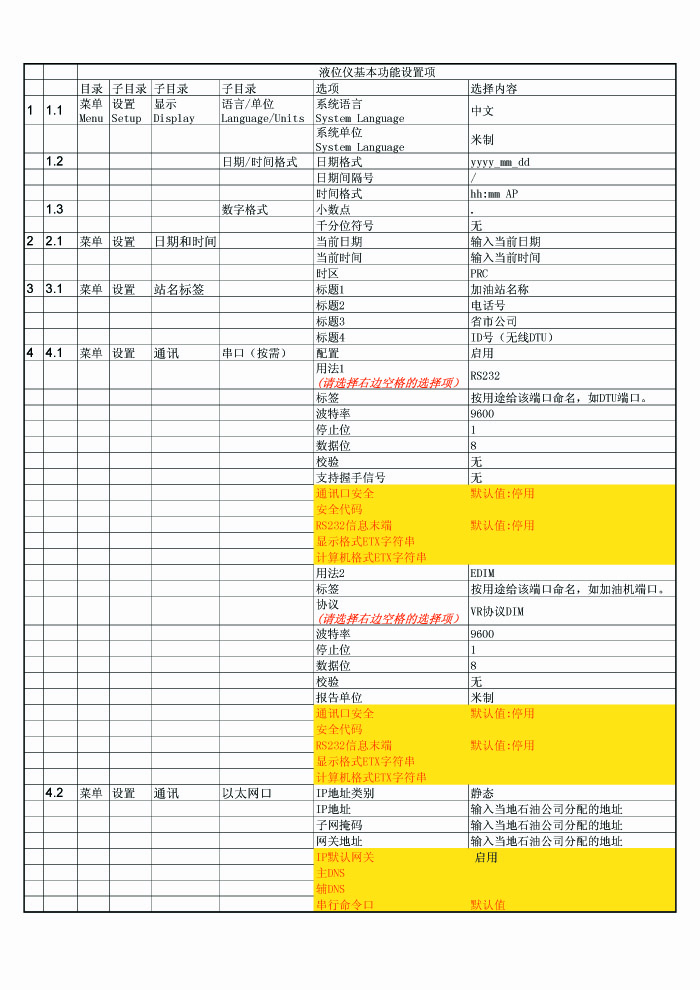

设置液位仪具体参数请参照下面表。
（点击放大）
