探棒要求:
首先需要现场安装的是plus1或plus2探棒，即电子头铭牌上的型号是846391-1XX 或846391-2XX(如846391-108或846391-208，横杠后面第一位是1，1表示具有0.38LIT/HR和0.76LIT/HR静态测漏功能，2表示只有0.76LIT/HR静态测漏功能，08表示探棒长度为2.75米.
其他要求:
1.距离上次卸油需要超过8小时
2.停止售油至少30分钟后进行
3.期间不能进行卸油和售油 4.控制台没有油罐油位的相关警报
5.确认温偿参数设置正确，开启打印温偿体积
6.油品高度液面尽量高(总罐容的80%-90%)
7.选择2小时或3小时测漏，2寸浮子需增加测漏时间1小时。
8.油罐周边环境温度变化不大，尽量选择每日中温度变化较小的时间段来进行测漏。减小温度对测漏精度的影响。
9.罐内有防爆阻隔材料的油罐多数会影响测漏导致测漏失败。
10.潜油泵单向阀或喜力min9000的管道里回油回到油罐也有可能导致测漏失败。
|

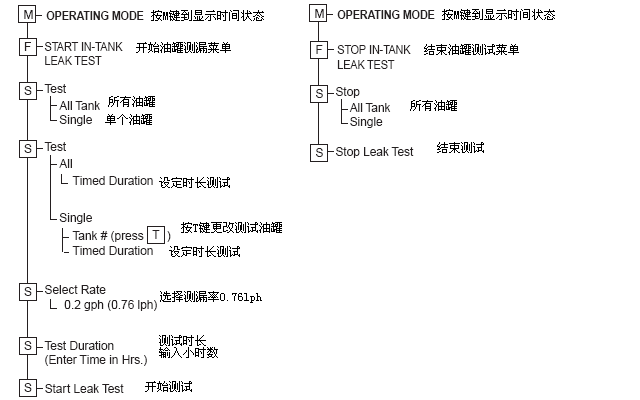

步骤 |
操作 |
说明 |
备注 |
|
开始油罐测漏 |
按【MODE】键 |
显示日期界面 |
|
|
|
按【FUNCTION】键 |
直到出现以下显示： |
|
|
|
按【STEP】键 |
选择ALL TANK测试 |
或者按【CHANGE】键，选SINGLE TANK(单个油罐) |
|
|
按【ENTER】键 |
确认你的选择 |
|
|
选择预定时长测试或手动停止测试 |
按【STEP】键 |
页面显示为： |
如果不显示该选项，按【CHANGE】键，更改为该选项 |
|
|
按【ENTER】 |
确定 |
此时设置的是单个油罐测试，按TANK键可更改测试油罐 |
|
选择测漏率 |
按【STEP】键 |
页面显示为： |
选择测漏率是0.76lph |
|
输入测试时间长度 |
按【STEP】键 |
系统显示: |
|
|
|
按【CHANGE】键 |
输入希望油罐测漏的时间（小时） |
|
|
|
按【ENTER】键 |
确认 |
|
|
开始测试 |
按【STEP】键 |
显示 |
|
|
|
按【ENTER】键 |
再次确认测试，显示： |
|
|
|
按【STEP】键 |
系统显示： |
表明系统测漏正在进行中。待经过用户设定的油罐测漏时间后，测漏自动停止。 |
测漏停止菜单说明
若测漏由于条件未具备而无法通过，会产生测漏报警，需要重新手动开启测漏并手动停止测漏，来消除报警。
|
ANN TST NEEDED WRN |
年度测试警告 |
|
ANN TST NEEDED ALM |
年度测试警报 |
|
ANN TEST FAIL |
年度测试失败 |
|
GROSS TEST FAIL |
总测试失败 |
|
LEAK ALARM |
泄漏警报 |
|
PER TST NEEDED ALM |
需要进行周期测试警报 |
|
PER TST NEEDED WRN |
需要进行周期测试警告 |
|
PERIODIC TEST FAIL |
周期测试失败 |
|
步骤 |
操作 |
说明 |
备注 |
|
在油罐测漏过程中 |
按【MODE】键 |
显示日期界面 |
|
|
|
按【FUNCTION】 键 |
直到出现以下显示： |
|
|
|
按【STEP】键 |
选择ALL TANK |
处于单个油罐测试，按【CHANGE】键更改为ALL TANK. |
|
|
按【ENTER】键 |
确认你的选择 |
|
|
|
按【STEP】键 |
页面显示为： |
|
|
|
按【STEP】键 |
停止测漏 |
|

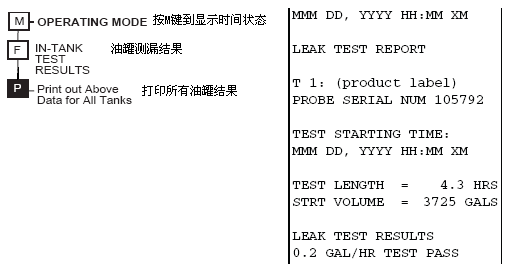

操作 |
说明 |
备注 |
|
按【MODE】键 |
显示日期界面 |
|
|
按【FUNCTION】键 |
直到系统显示： |
|
|
按【PRINT】键 |
|
系统会打印所有油罐测试的结果 |
测试后会有三种结果:
|
通过 |
|
无效 |
|
失败 |
以下的TLS-350R液位仪测漏显示的信息
|
打印信息 |
可能导致的原因 |
解决方法 |
|
RECENT DELIVERY |
在测漏期间、或者在测漏前8小时内有进油现象 |
最后一次进油结束8小时后重新测试 |
|
FIRST LEAK PERIOD ERROR |
测试开始期间系统无法取得足够的有效数据 |
电话通知厂家 |
|
LAST LEAK PERIOD ERROR |
测试结束期间系统无法取得足够的有效数据 |
电话通知厂家 |
|
TEMPERATURE OUT OF RANGE |
温度读数小于-17.8°C或者大于37.8°C |
等待温度到操作范围后重新测试 |
|
TEMP CHANGE TOO LARGE |
油位下所有温度传感器平均温度变化大于每小时0.06°C |
重新测试 |
|
CHANGE IN TANK TEMP ZONE |
油位下任意一只温度传感器温度变化大于每小时0.16°C |
重新测试，如果故障仍然存在，电话通知厂家 |
|
CHANGE IN HEAD TEMP |
探棒电子头温度传感器温度变化大于每小时0.6°C |
重新测试，如果故障仍然存在，电话通知厂家 |
|
LEAK TEST TOO SHORT |
测试时间最少需要2小时 |
设定较长时间重新测试。 |
|
PERCENT VOLUME TOO LOW |
测试油罐油品高度低于可测试范围 |
进油 |
|
LOW LEVEL TEST ERROR |
测试期间油位太低 |
进油 |
|
PRODUCT LEVEL INCREASE |
测试期间油位增加超过测漏率阈值 |
电话通知厂家 |
