现场安装条件

1 检查安装立管的内径直径是否大于104毫米

2 核对安装尺寸与潜泵尺寸是否相符

3 潜油泵的安装必须和输油管管线的铺设同时进行，以便保证潜油泵的出油口和输油管路中心对齐；（或使用高压软管来连接出油口）

现场安装

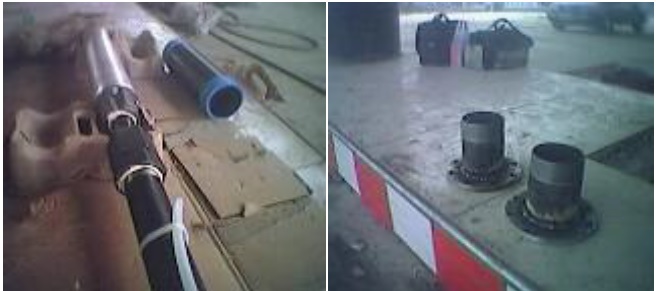

1 拆开包装、将包装箱拆开垫到地上，将泵取出，千万注意，泵电机要轻拿轻放，不要磕碰。

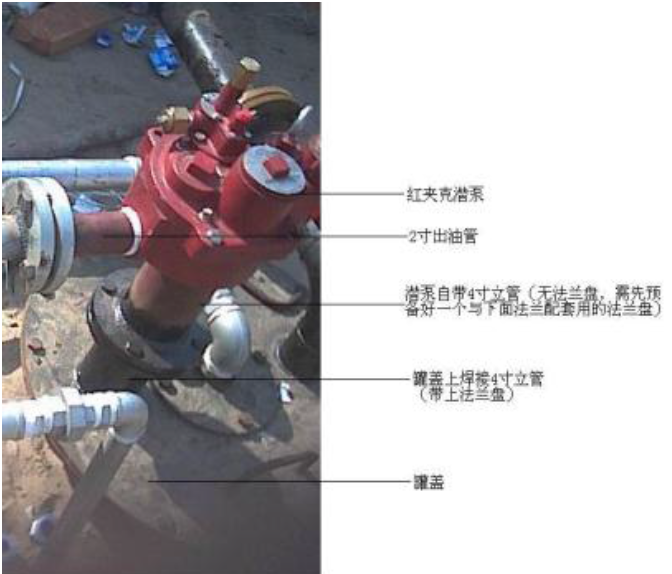

2 根据出油管的高度，确定大法兰的立管高度和潜油泵立管高度，并焊接连接法兰。

3 再次测量油罐的高度并与潜泵尺寸核对。

4 测量三根导线相互之间的相对绕组,阻值根据潜油泵型号而定。

5 用500伏兆欧表测试电机导线的接地电阻至少为50兆欧。 （兆欧表的一根测试导线与电源接线盒内（过线桥）的两根导线连接，另一根测试导线与泵头的裸露金属相连。）

6 安装

• 再次确定潜泵底部离罐底的距离应大于200毫米

• 将潜泵垂直装入油罐，认真检查紧固件

• 严禁用潜泵电机底部支撑潜泵

• 泵电机的垂直中心线与卸油管中心线的距离大于915毫米（3英尺）

• 向用户强调油液低于泵电机(UMP)三分之一的位置时要及时进油，所以建议安装液位仪配套使用。

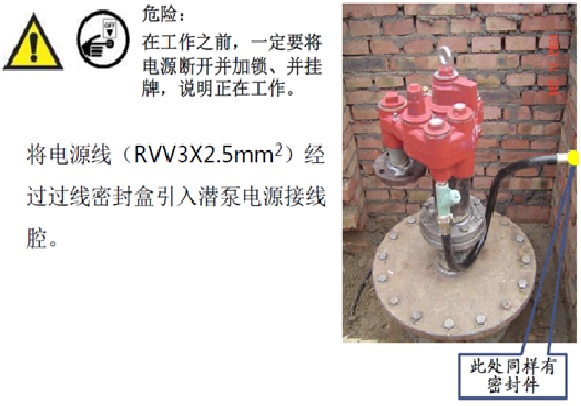

7

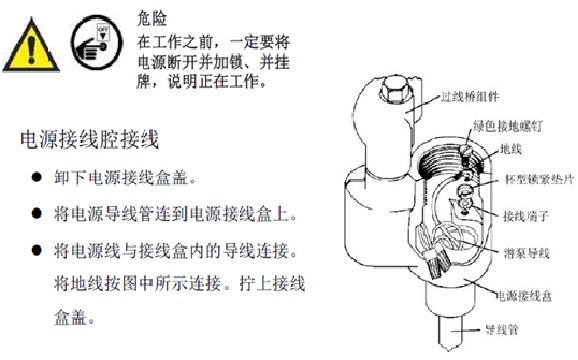

8

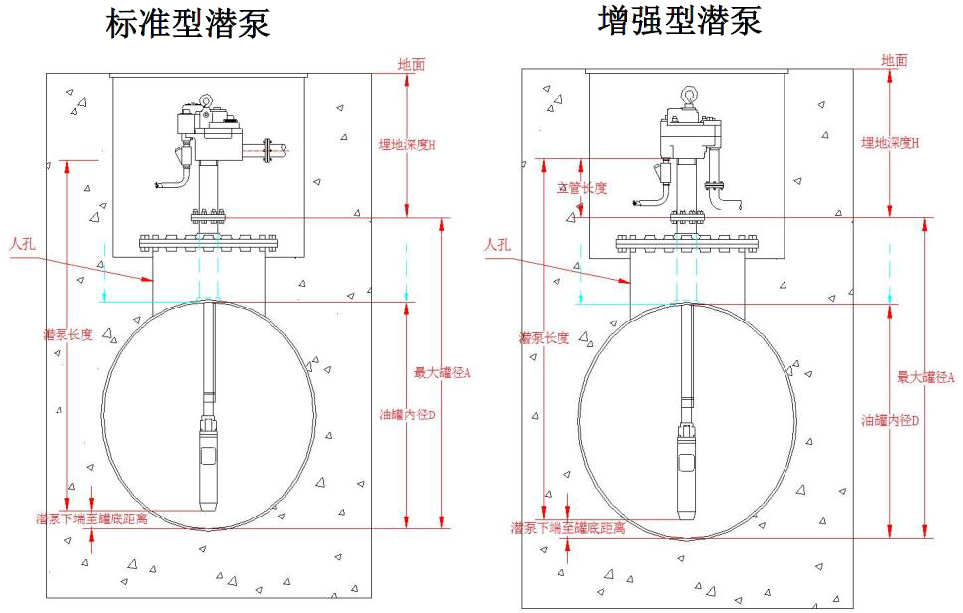

潜油泵示意图

潜油泵安装注意事项

1 认真学习红夹克潜油泵安装手册，掌握技术要求和掌握安全规程以及手册中的注意事项。

2 首先要求清罐，确保油罐内没有水，没有铁屑，焊渣等杂物，防止潜油泵生锈和离心泵被卡住

3 如果油罐内已经进油，安装时必须使用不会产生火花的工具。

防爆区域，注意安全!

4 将潜油泵垂直装入油罐，离罐底的距离为：200mm。国内油品较脏，易堵塞进油品，成出油量下降或马达卡住故障。

5 泵电机的垂直中心线与卸油管中心线的离大于915mm（3英尺）防止气堵，造成潜油泵不出油。

6 不要随意打开油泵顶端的（功能元件）帽盖和旋转帽盖内的调节螺杆防止压力变化，造成出油不正常。

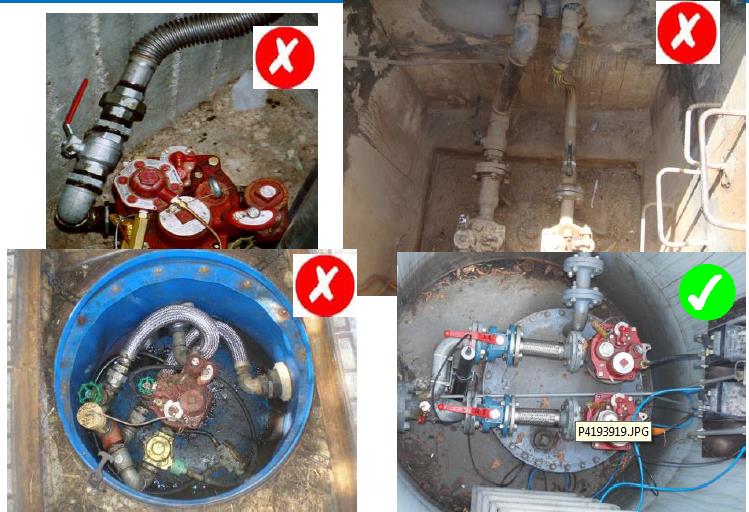

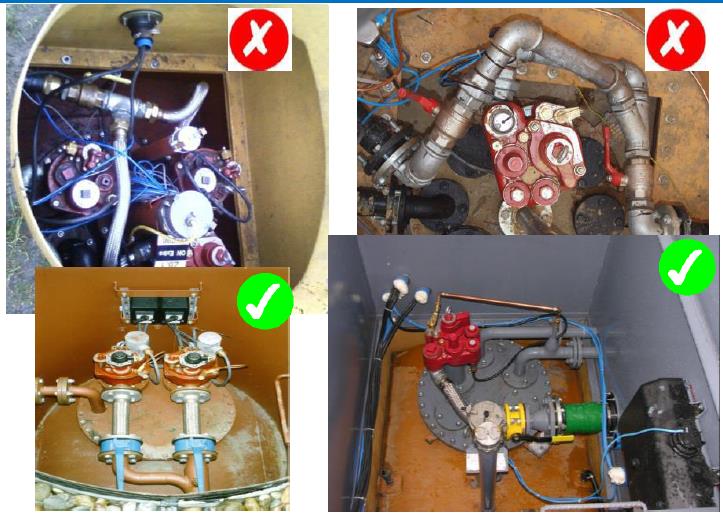

错误的安装和正确的安装
