1. 概述

本电源是为维德路特公司的TLS系列控制台提供稳定输入电压的保护电源。保护电 源的输出电压不随输入电压的变化而变化，恒定输出为直流220VDC（±3%）。保护 电源内部具有监测电路，实时监控输入电压的变化，可以在输入电压超过范围时切断输出，并用指示灯提 示欠压或过压。当输入电压恢复正常时恢复供电。

2. 保护功能

a）稳压保护：输出电压稳定，不随输入电压波动而波动。
b）欠压保护：输入电压低于160Vac±5%，电源无输出，蓝灯亮；可自动恢复。
c）过压保护：输入电压高于300Vac±5%，电源无输出，红灯亮；可自动恢复。
d）短路保护：输出端出现短路时，电源无输出，绿灯黄灯闪；可自动恢复。
e）浪涌防护：保护电源可以承受3KV的雷击浪涌冲击，电源无损坏。

3. 输入特性

a）输入电压：额定电压：220VAC 允许电压波动范围：160～300 VAC（±5%）
b）输入频率：额定频率：50/60Hz 允许频率范围：47～63Hz
c）输入指示：绿灯常亮

4. 输出特性

a）输出电压 额定电压：220VDC±3% 额定电流：0.05~0.9A （最高200W）
b）输出指示：黄灯常亮

5. 工作环境

a）环境温度：-10～40℃ （电源工作时外壳会有10℃左右温升，属正常现象）
b）相对湿度：小于95% （不结露）

6. 接线方式

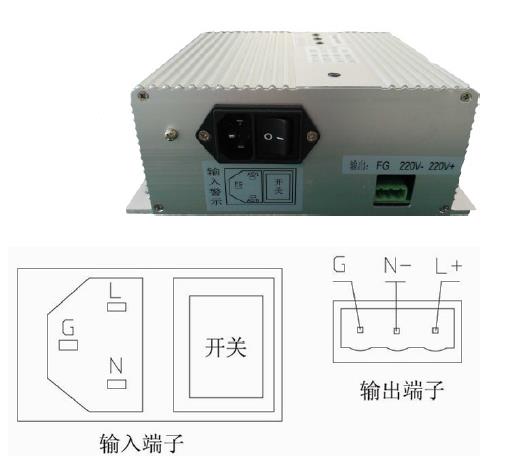

(请参照图示)


7. 安装尺寸

a）外形尺寸：155*190*71mm
b）重量：1.25 KG

8. 安全事项

a）保护电源工作时有危险高压，请勿触摸接线处，请勿通电时插拔接线，严禁拆开电源！
b）因电源工作时会产生热量，所以请勿安装在密闭空间！
c）电源输入端保证良好接地！
d）本电源输出是220Vdc的直流电压，请确认二级设备可接受直流供电，并确认接线顺序正确！
