液位仪
TLS4-动态测漏
液位仪 - TLS-S/TLS4/TLS4B - 日常使用







本文档适用于TLS450plus/TLS4型



►CSLD – 持续静态测漏,通过大量短时测漏的结果,统计分析,判断油罐是否泄漏

►所需条件:

►►MagPlus1 or Mag1 探棒

►►控制台带有CSLD 模块

►►最短28分钟的静止时间,液位仪自动检测液面静止

►功能:

►►在油罐静止期内自动工作,允许持续运行-无需人为设定测试时间;

►►满足EPA要求;

►►测试报告每24小时自动提供;

►►动态测漏算法自动筛选所有有效数据,并只使用最优质的数据进行测漏,从而减少误报率;

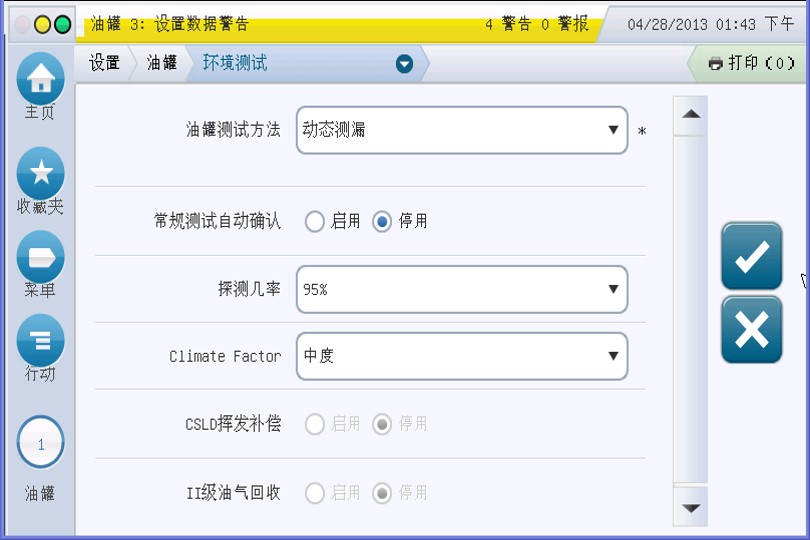

动态测漏设置

点击菜单-设置-油罐-环境测试.

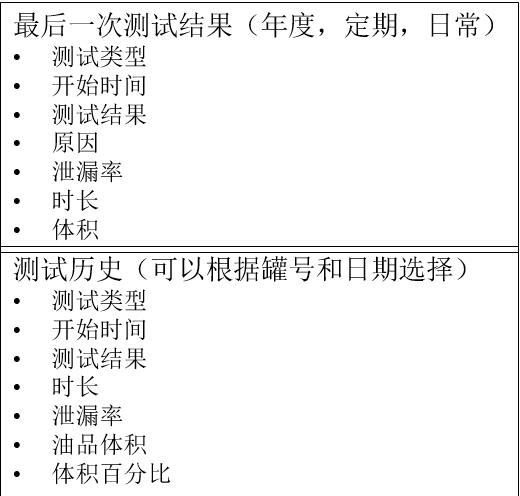

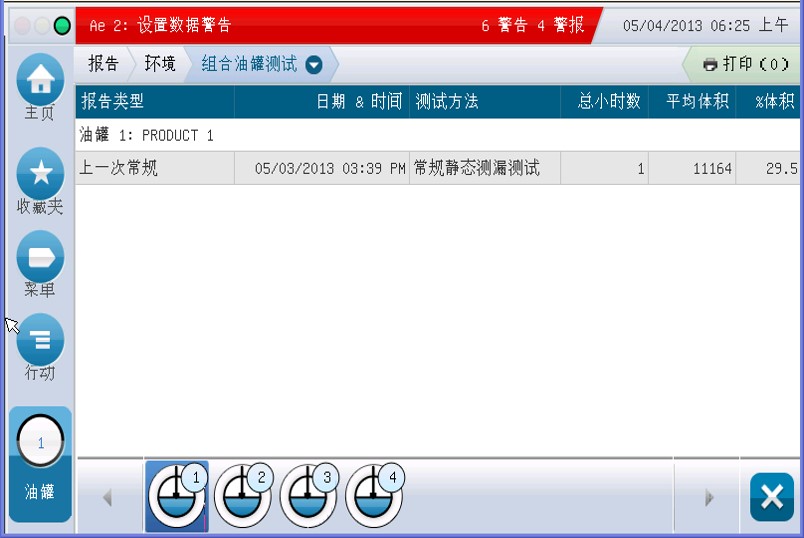

测试结果解读


►PASSED  --  体积变化小于指定测试类型的限值


FAILED  --  所有测试条件符合的条件下,体积变化大于指定测试类型的限值


INVALID  --  一个或多个测试条件不满足要求









无效测试判据





Message 信息

Description 描述

Head Temp Chg

Probe head temperature changed too much 电子头温度变化过大

Insuf Smpl on First Per

Insufficient TLS samples in first period 开始的0.5小时内数据量不足

Insuf Smpl on Last Per

Insufficient TLS samples in last period 结束前的0.5小时内数据量不足

Invalid Fuel Level

Insufficient separation between fuel and water floats 油浮子与水浮子过近

Percent Vol Too Low

Tank volume too low 体积过低

Product Level Increase

Leak rate is excessively positive 液面上升超过门限值

Recent Delivery

Test started too soon after a delivery 据上次进油时间过短

SLD Float size too small

Fuel float diameter too small 浮子直径太小

SLD Low Level Err

Fuel level too low to temperature compensate (TC) 液面过低

SLD Probe Incapable of Test

Probe doesn‘t support test 探棒不支持测漏

Temp Chg

Average fuel temperature changed too much 平均温度变化过大

Temp out of Range

One thermistor (or possibly more) are out of range 某点温度超范围

Test too Short

Test too short 时长不足

Zone Temp Chg

One thermistor changed (or possibly more) are out of range 环境温度变化过大
