FCC配置与安装
硬件描述

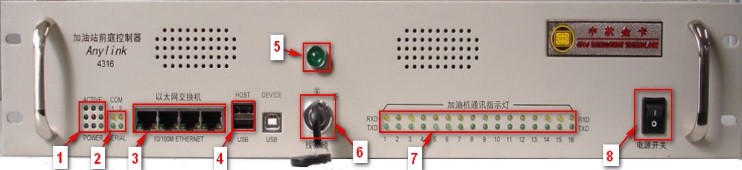

一、FCC前面板
FCC前面板说明：
|
编号 |
描 述 |
功 能 |
|
|
1 |
电源指示灯 |
红灯常灭 |
未接通电源 |
|
红灯常亮 |
已接通电源 |
||
|
运行指示灯 |
绿灯旋转 |
系统运行 |
|
|
绿灯停止 |
系统停止 |
||
|
2 |
COM口通讯指示灯 |
绿灯常灭 |
无数据发送 |
|
绿灯闪烁 |
发送数据正常 |
||
|
黄灯常灭 |
无数据接收 |
||
|
黄灯常亮 |
接收数据异常或无数据接收 |
||
|
黄灯闪烁 |
接收数据正常 |
||
|
3 |
4个以太网接口 |
连接网络 |
|
|
4 |
2个USB接口 |
拷贝FCC日志、升级FCC系统 |
|
|
5 |
加油授权开关指示灯 |
常亮 |
加油授权锁开 |
|
常灭 |
加油授权锁关 |
||
|
6 |
加油授权锁 |
上位机离线时给加油机授权 |
|
|
7 |
加油机通讯指示灯 |
绿灯常灭 |
无数据发送 |
|
绿灯闪烁 |
发送数据正常 |
||
|
黄灯常灭 |
无数据接收 |
||
|
黄灯常亮 |
未正确连接加油机 |
||
|
黄灯闪烁 |
接收数据正常 |
||
|
8 |
电源开关 |
启动或关闭FCC |
|

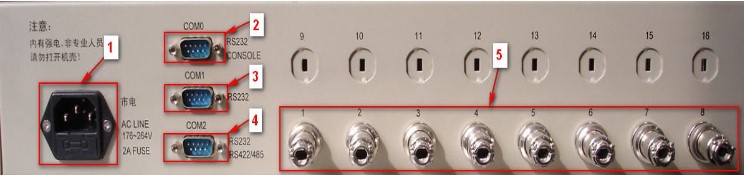

二、FCC后面板（背板）
FCC后面板说明：
|
编 号 |
描 述 |
功 能 |
|
1 |
电源插座 |
连接电源线 |
|
2 |
COM0 |
连接主控台 |
|
3 |
COM1 |
连接液位仪 |
|
4 |
COM2 |
连接液位仪或价格牌 |
|
5 |
航空插头 |
连接前庭设备（如：加油机） |

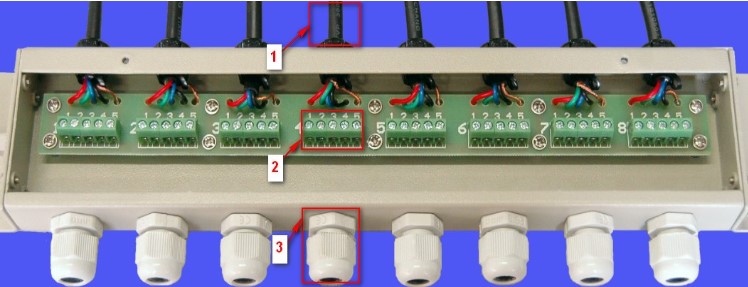

三 、FCC接线盒
FCC接线盒说明：
|
编 号 |
描 述 |
功 能 |
|
1 |
通讯电缆 |
连接FCC航空插头 |
|
2 |
5线端子 |
连接加油机通讯电缆 |
|
3 |
电缆固定头螺帽 |
固定加油机通讯电缆 |
登录配置页面

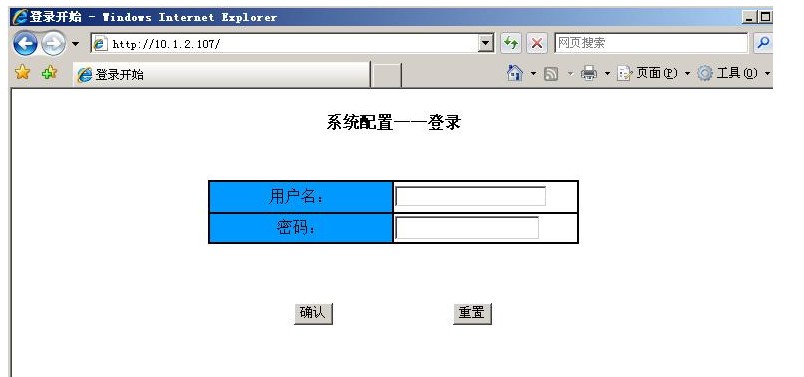

1. 本产品的初始化配置，是通过web形式进行的。在配置FCC之前，需要一台普通pc机与其联网，用户可在浏览器地址栏输入 http://10.1.2.107（10.1.2.107是FCC出厂IP），回车进入登陆界面：
2. 输入用户名: user，密码:123456, 进入配置页面:

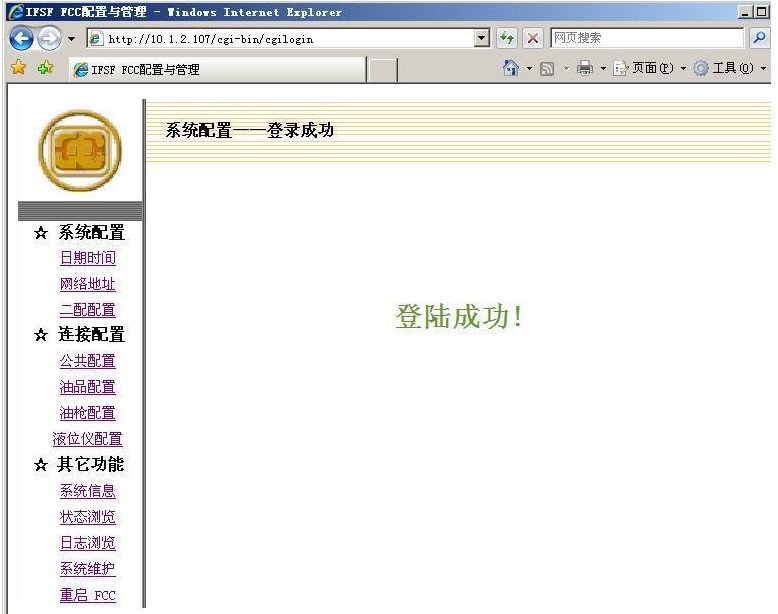

3. 至此，登陆配置页成功。
液位仪连接
步骤一：连接FCC与液位仪

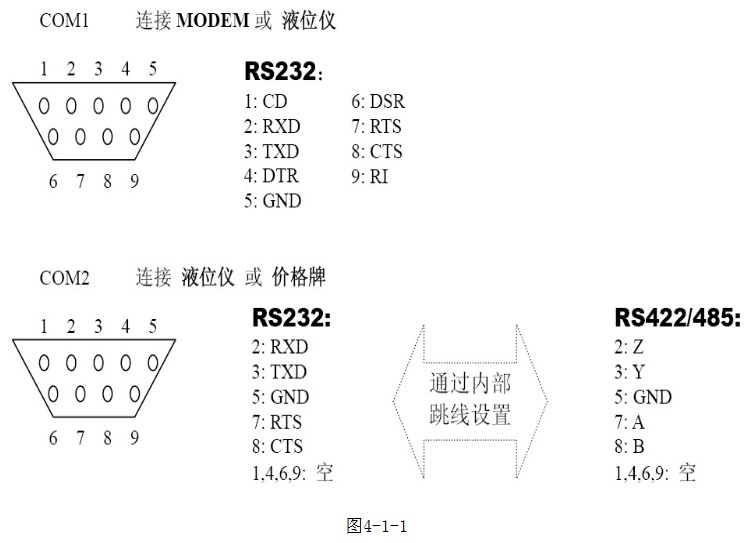

FCC与液位仪通过9针串口(RS232)进行通讯，液位仪应连接在FCC的COM1口或COM2口。
串口端口有两种类型：公头（为有针的）、母头（为有孔的）。
连接FCC与液位仪的串口线有两种： 交叉串口线和直连串口线！用万用表量一下，如果线的两头2-2，3-3，就是直连；如果两头是2-3，3-2，就是交叉线！
FCC的COM1口和COM2口都是公头.
如果液位仪的COM口也是公头。则用交叉串口线连接 FCC与液仪。
如果液位仪的COM口是母头，则用直连串口线连接FCC与液位仪。
步骤二：设置液位仪
大多数液位仪不能更改通讯端口属性，默认波特率：9600，奇偶校验：无（None）,数据长度：8，停止位：1。正确连接通讯线后即可通讯。
某些液位仪可以更改通讯端口属性。如果正确连接通讯线后无法通讯，请先检查液位仪通讯端口设置是否正确。如：维德路特、OPW PV4。
步骤三：配置FCC
步骤四：配置生效
重启FCC之后打开加油机状态浏览界面或观察液位仪通讯指示灯,检查FCC和液位仪之间通讯情况。 如有异常请查看FAQ 。
FAQ(常见问题解答)
1.电源指示灯不亮?
(1)、电源没电，检查电源。
(2)、保险丝断，更换保险管(F2AL250V)。
2.运行指示灯不循环闪亮?
系统未运行，关机30 秒后重新开机。
3.控制器与后台不能通讯?
IP 地址错，登录配置界面检查和修改IP 地址，注意子网掩码要和FUEL一致。
4.收不到加油机信息?
(1)、加油机与控制器通讯线错，检查加油机通讯线。
(2)、加油机配置信息选错，重新设置。
(3)、加油机模式错误，设置加油机为联机模式。
5.通讯指示灯黄绿都不亮?
FCC 未配置或配置错，登录FCC 重新配置。
6. 通讯指示灯绿灯闪烁，黄灯不亮?
(1)、加油机与控制器通讯线错，检查加油机通讯线。
(2)、加油机配置信息选错，重新设置。
(3)、通讯模块坏，更换FCC油机通讯模块。
(4)、加油机模式错误，设置加油机为联机模式.
7.通讯指示灯黄灯或绿灯长亮?
(1)、加油机与控制器通讯线错，检查加油机通讯线。
(2)、通讯模块坏，更换油机通讯模块。
8.FUEL上显示油机状态，但POS上不显示油机?
FUEL和POS的数据没有同步，重启POS。
9.无法登陆FCC的WEB界面?
重启操作不正确，关机30 秒后重新开机。
10.Fuel Server和FCC连接后，Fuel Server死机?
配置错误，检查Fuel Server和FCC配置。
11.FCC和油机不能通讯，如何判断硬件是否有问题呢?
此办法经常会用到，把不能通讯的油机通讯线换到通讯正常的FCC通道上。比如FCC背板号3上连接的3号加油机通讯正常，FCC背板号4上连接的4号加油机不能通讯。把4号加油机的通讯线连接到FCC背板号3上，修改相应配置后查看通讯情况。
(1)、4号加油机通讯线插到FCC背板号3上通讯正常，结论：FCC4号通道硬件有问题，更换通讯小板解决。
(2)、4号加油机通讯线插到FCC背板号3上不能通讯，3号加油机通讯线插到FCC背板号4上可以通讯。
结论：FCC4号通道正常，4号加油机通讯线或4号加油机有问题.
