TLS400(450) 控制台默认带有1个继电器，位于电源输入接口板上。可通过该继电器做警报外延，或控制其他外部设备；

同时，TLS400(450)可加装输入输出接口卡（I/0卡，部件号：330020-620），扩展输出继电器。

每张输入输出接口卡可扩展5路继电器，每个控制台最多可加装4块输入输出接口卡。

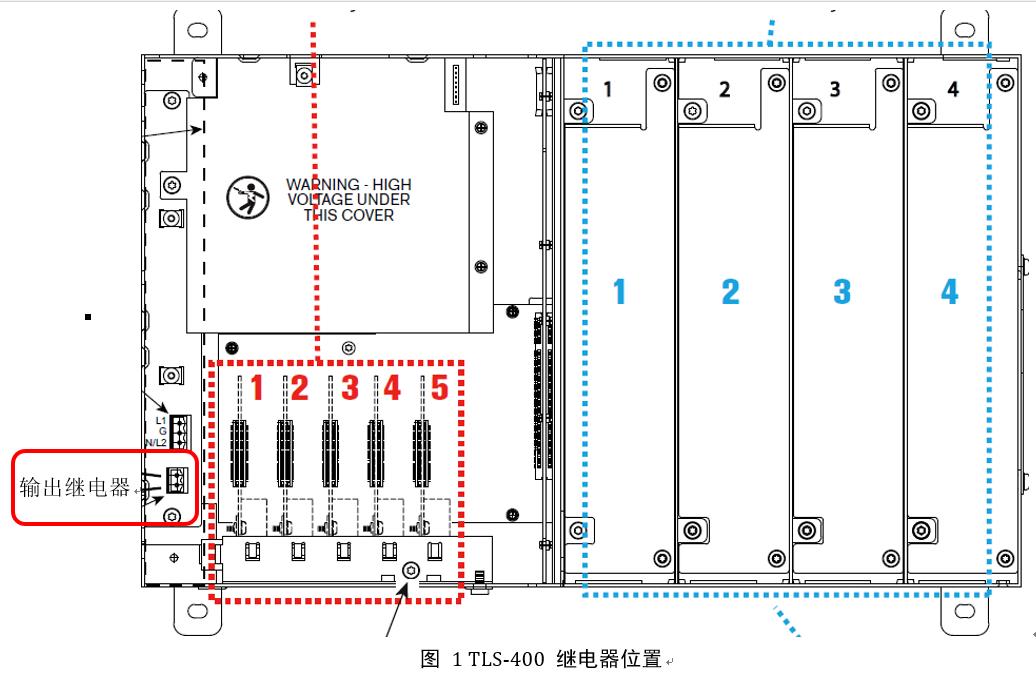

打开控制台左侧外盖，继电器位于左侧的电源输入盖板下，控制台电源输入端子下方（需将电源输入盖板拆下才可见），如图1左侧红色实线框内标注。


两芯接线端子，无极性；
电压：120V或240V 交流
最大电流：2A
注：继电器仅为触点，不提供电源。

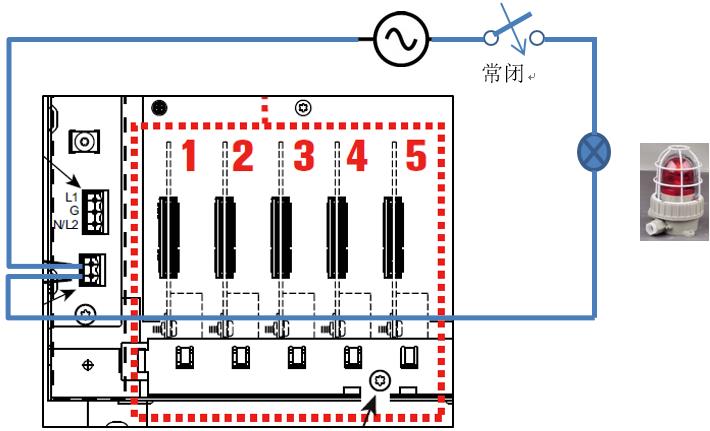

按照实际情况连接继电器。连接外接警报器示例如下：

所有控制台的进出线口均需密封.

液位仪通过继电器来控制外部设备的开关，建议继电器设置常开。


第一步：设置继电器

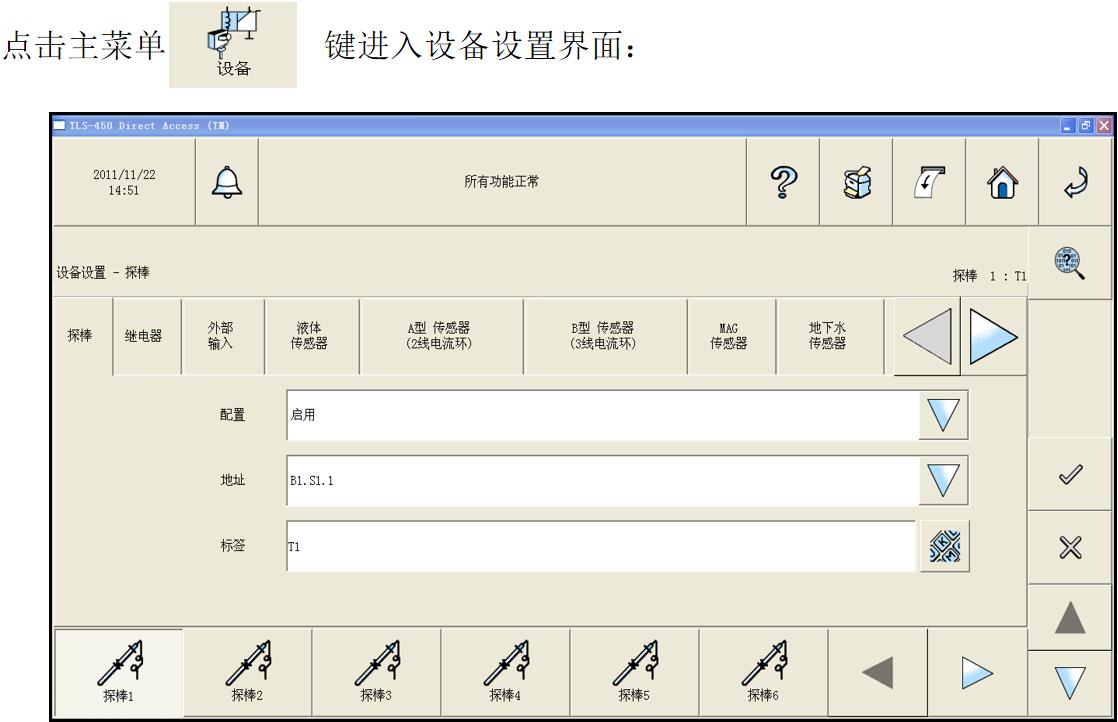

在主界面下，依次点击图标进入“设备”设置；如下图：

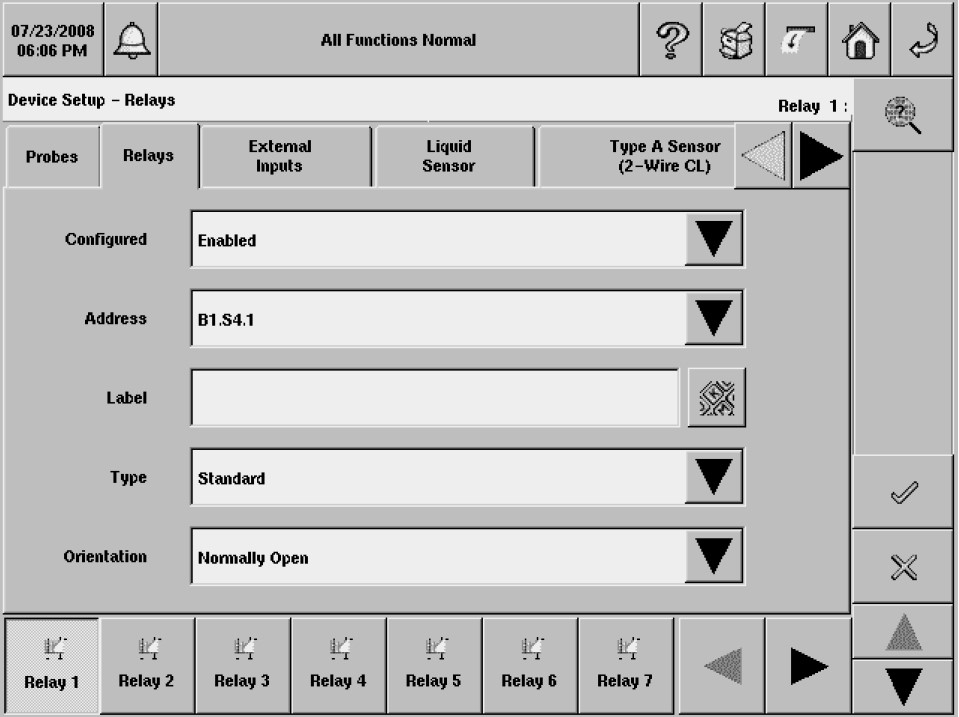

选择“Relays（继电器）”页签，进入继电器设置，如下图:



选择左下角“Relay1（继电器1）”，按如下配置继电器

Configured（配置）：         Enabled（启动）
Address（地址）：              选择B8.S5.1
Label（标签）：                  R1（可随意输入）
Type（类型）：                   Momentary（瞬时）
（注：该类型表示警报发生时继电器闭合；当在屏幕上确认警报后，继电器断开）
Orientation（方向）：        Normally Open（常开）

配置后，点击右侧“√”图标保存


第二步：设置自动设备任务

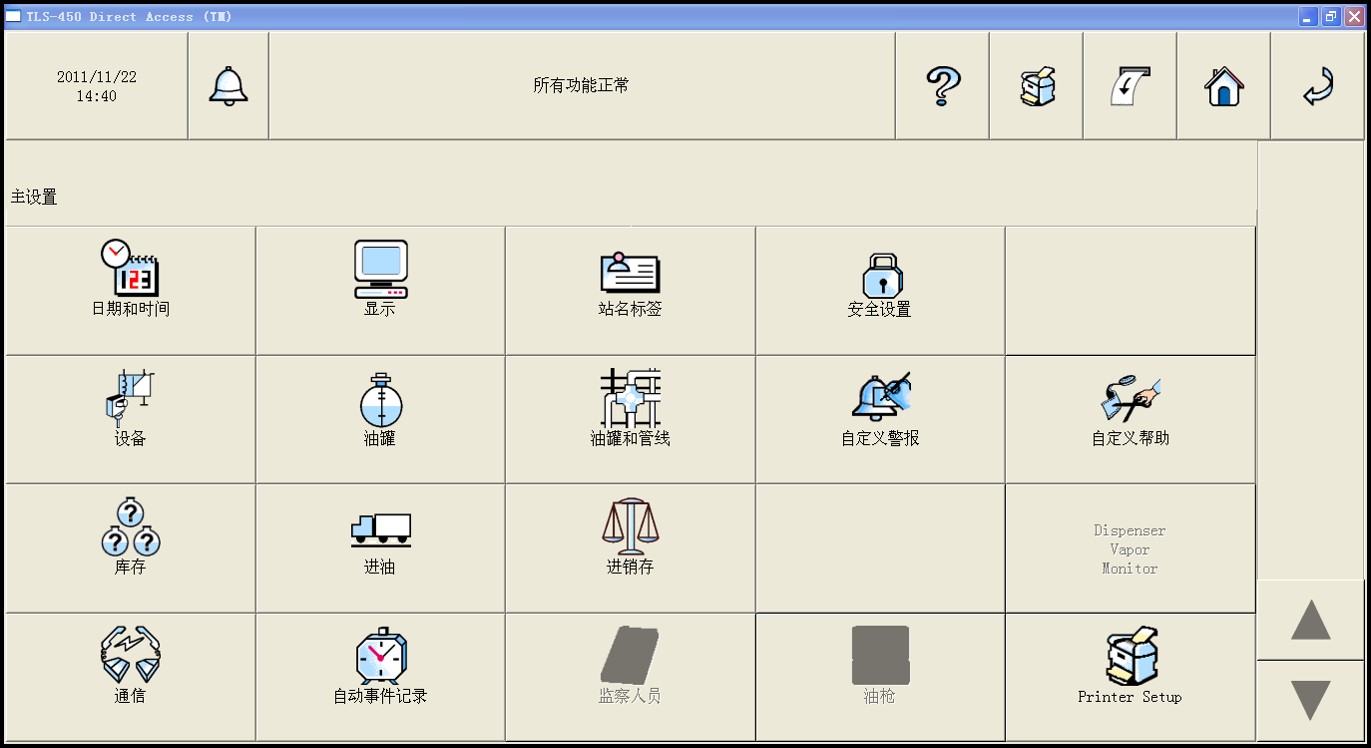

在主界面下，点击图标 , 点击"自动事件记录",进入设置.

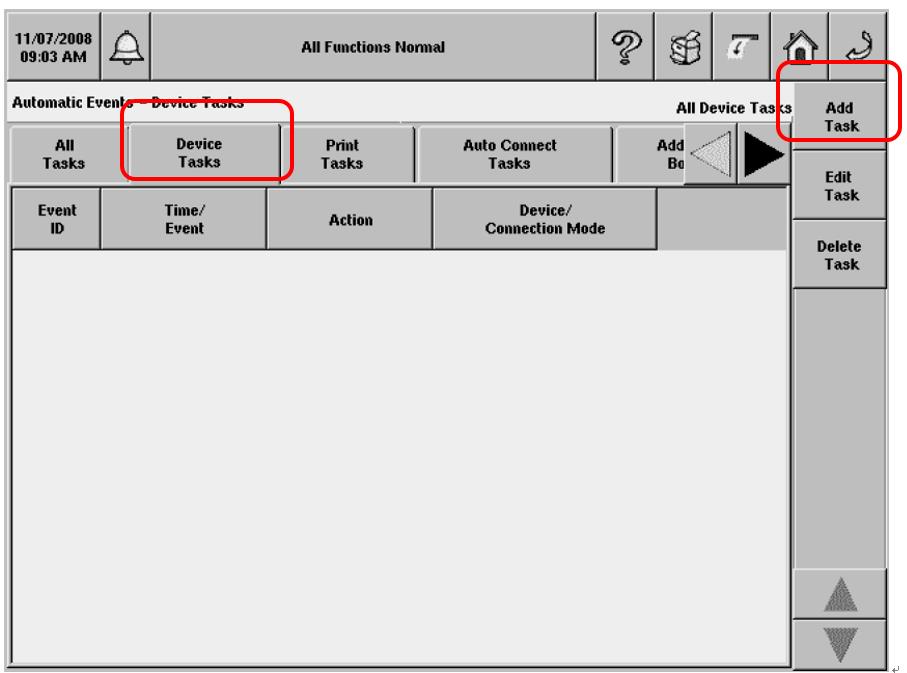

选择“Device Tasks（设备事项）”如下图：

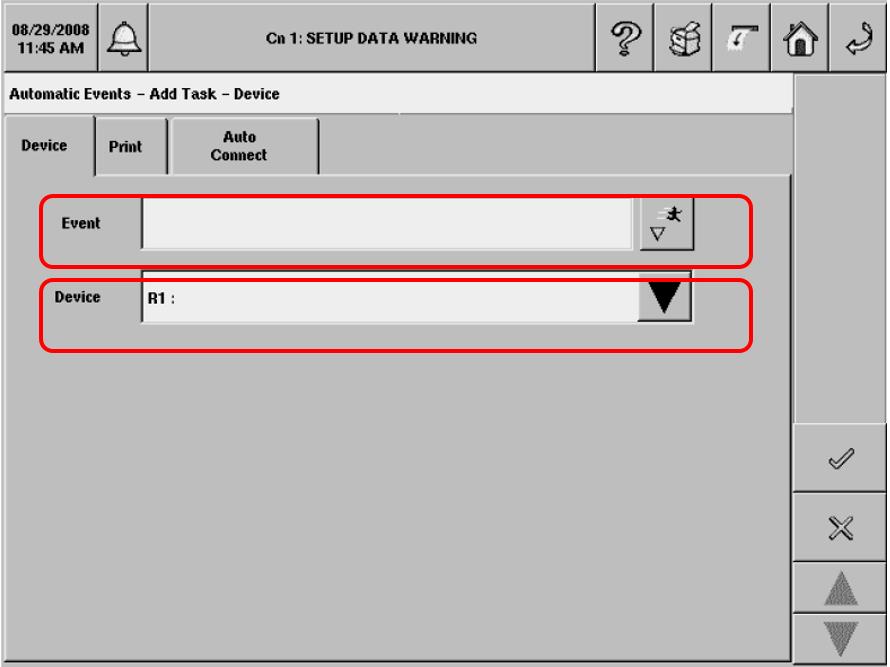

点击“Add Task（增加事项）”，如下图：



配置需触发继电器的警报：

Event（事件）： 点击    ，进入事件选择界面，选择需要触发继电器的警报

（注：可多选，也可单选；可选单罐，也可选择所有油罐；有“+”图标的选项表示可以继续展开。需确认所选警报正确。）

Device（设备）：选择所配置的继电器。



第三步：模拟实际警报，确认继电器工作正常

继电器的使用

当发生相应警报时，继电器将闭合，外部警报器鸣响。在点击控制台屏幕警报确认键后，继电器将恢复原开路状态，外部警报将消除。如需保持外部警报继续鸣响，需自行搭建外部控制线路。
