焊机操作第一版

























 焊接注意事项：

1. 如存在易燃易爆的气体或液体，切勿焊接。焊接应在安全区域进行。

2. 焊接前清理管道和接头。当管道或接头任意一端被有害物质污染后，不准组装或进行电熔焊接；

3. 焊接前，须确保管道插入接头内的长度正确，保证焊接质量；

4.  焊接前和焊接过程中，不得有水渗入焊接面；要保持管道和接头表面干燥；

5.  焊接时间严格按接头上标示值设置。只能使用杜拉管道焊机。

6.  若焊接过程中断电，可重新焊接。但需接头完全冷却后再进行，且只能再焊接一次；

7.  焊接过程中，接头与管道不能遭受任何外力或移位，直至焊接完成并冷却到环境温度。

8. 确保焊机的供电正常，接线接触正常（使用导线直接缠绕焊接电源接头为非可靠接触，勿用）。





 焊机操作说明：

注：如下操作步骤是针对杜拉焊机，型号：43ECU010

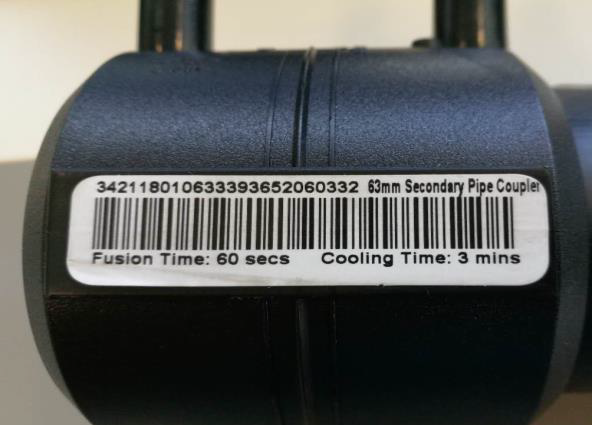

1.确定接头焊接时间。焊接时间位于接头条形码上。

如图：Fusion Time：60secs ，表示焊接时间为60秒；Cooling Time:3 mins，表示冷却时间为3分钟。

2.连接焊机电源线；

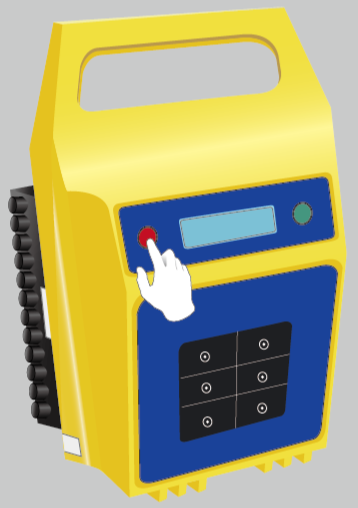

3.若屏幕无显示，请将焊机侧面的红色旋钮，略往里按并扭一下，往外弹出，屏幕就会出现显示；

4.连接焊接线到复合管电熔接头；

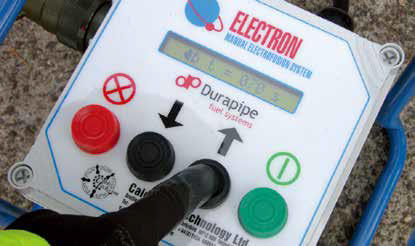

5.在屏幕上，出现"V=39.5 ?"时，按焊机正面板上的绿键( Start)一下；

6.出现 "< = X  √= >"时，按一下焊机正面板上的绿键(Start)；

7.出现T= 0000 s，按绿色(Start)键，移动光标从千位数至百位、拾位、个位；

8.光标移动到所需位置后，按红键(Stop)，按一下，数字逐次上升，直至所需数；（如超出所需数字，继续按红键，数字会回到0，重新上升；）

9.再按绿键(Start)，光标往后移动一位，设定数字；按接头条形码上标注焊接时间设置。

10.若设定数值时超过所需值，可以按红键(Stop)取消刚才的设定；

11.确认焊接时间设定正确后，按下绿键(Start)，屏幕第二行出现"< = X  √= >"；

12.再按下绿键，设定的数值就输入焊机（屏幕第一行出现预设的时间，再次核对时间是否正确）；

13.再按一次绿键(Start)，焊接工作开始；

14.屏幕第一行显示设定的时间，及剩余焊接时间(倒数)；

15.剩余时间为0时，焊接完毕；

16.拔掉焊接线，不要移动或晃动接头处。等待管道接头上标注的冷却时间过后，才允许移动管道。
