焊机操作第二版

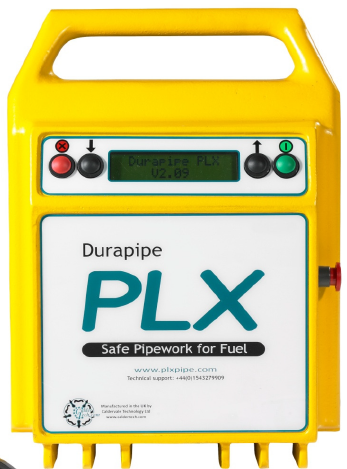

注：本手册对应焊机型号如下图




 熔接注意事项：

1. 如存在易燃易爆的气体或液体，切勿熔接。熔接应在安全区域进行；

2. 熔接前和熔接过程中，不得有水渗入熔接面；要保持管道和接头表面干燥；

3. 熔接时间严格按接头上标示值设置（不同管接头的熔接要求时间不同）。只能使用杜拉管道焊机；

4. 为避免焊机损坏，熔接过程中勿关闭电源或断开焊接线与管接头；

5. 若使用发电机，焊机必须待发电机运行至少10秒后再连接电源；

6. 若熔接过程中意外断电，可重新熔接。但需接头完全冷却后再进行，且只能再熔接一次；

7. 确保焊机的供电正常，接线接触正常（使用导线直接缠绕熔接电源接头为非可靠接触，勿用）；

8. 熔接前清理管道和接头。当管道或接头任意一端被有害物质污染后，不准组装或进行电熔熔接；

9. 熔接前，须确保管道插入接头内的长度正确，保证熔接质量；

10. 熔接过程中，接头与管道不能遭受任何外力或移位，直至熔接完成并冷却到环境温度；

11. 拔掉熔接线，不要移动或晃动接头处。等待管道接头上标注的冷却时间过后，才允许移动管道。

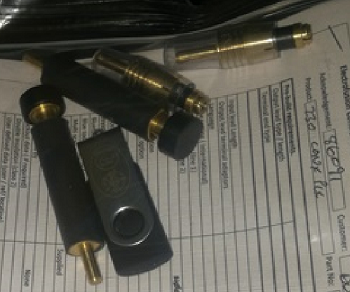

 开箱部件：

1. 焊机

2. 双层管熔接转换头

3. 熔接接头替换件

4. U盘（备份数据使用）

5. 出厂检测确认单


 焊机熔接前准备:

1. 确定接头熔接时间。熔接时间位于接头条形码上。

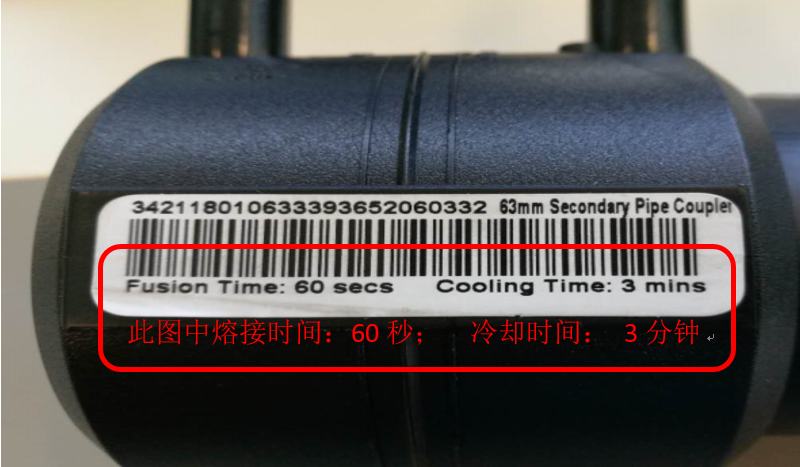

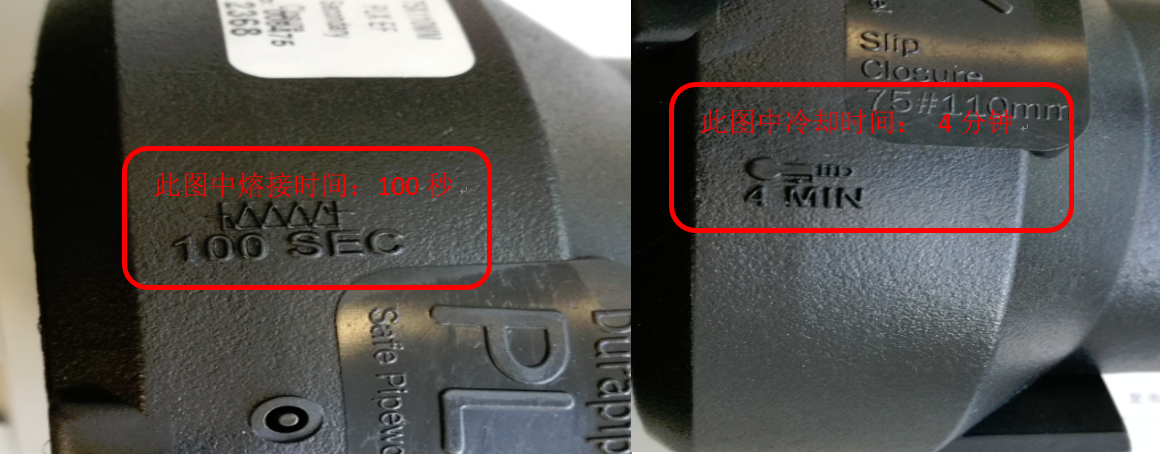

如图：Fusion Time：60secs ，表示熔接时间为60秒；Cooling Time:3 mins，表示冷却时间为3分钟。；部分熔接时间刻在接头上。




2. 连接焊机电源线


  焊机操作说明:

当焊机第一次启动时，将进行初始自检和测试

S1. 显示型号和软件版本

S2. 显示产品代码和序列号

S3. 显示用户信息

S4. 显示供电电压和电源频率（如供电超出范围，此时将显示故障代码，请参见附件1）

S5. 当前日期和时间

S6. 检验失效期（第一行为校验失效日期。如当前时间距校验失效日期小于1个月，第二行显示剩余天数；如果超过校验失效日期，则第二行将显示 "Expired！"）

S7. 熔接记录存储量（焊机能存储2000条记录。显示当前已用百分比。当达到100%时，将出现下载提示界面）

当下载完成后，屏幕将显示：


输入记录擦除代码来清除内存（请参考管理人员操作手册或咨询管理人员）。清除过程将耗时30秒左右，完成后，焊机将自动重启。

S8. 环境温度测量（焊机适用环境温度范围为 -20~+50℃）

S9. 如焊机内变压器温度过高，将显示如下信息（变压器温度恢复到工作温度后，屏幕自动清除）

S10. 输入用户名（使用 ↑ 和 ↓ 箭头选择字符，按绿色键光标右移，红色键光标左移；长按绿色键退出屏幕，在屏幕边空白后再松开绿色键）

S11. 输入地址 （使用 ↑ 和 ↓ 箭头选择字符，按绿色键光标右移，红色键光标左移；长按绿色键退出屏幕，在屏幕边空白后再松开绿色键）

S12. 输入参考值（使用 ↑ 和 ↓ 箭头选择字符，按绿色键光标右移，红色键光标左移；长按绿色键退出屏幕，在屏幕边空白后再松开绿色键）

S13. 连接焊机线与管接头（如未连接，屏幕将停留在此）

S14. 管道是否刮过？（询问是否去除氧化层。按红色键或绿色键均可继续）

S15. 管接头是否夹紧？（按红色键或绿色键均可继续）

S16. 设置管接头熔接电压，按绿色键确认所选电压（按 ↑ 和 ↓箭头可以更改熔接电压，默认值为39.5V。不要更改 ）

S17. 确认管接头熔接电压（按绿色键确认熔接电压）

S18. 输入管接头熔接时间（单位：秒。默认显示最小熔接时间 15s。按 ↑ 和 ↓箭头，数字由0~9变化；按绿色键，光标右移一位）。严格按管接头所需熔接时间设置后，按绿色键继续。

S19. 屏幕上显示当前设置的熔接时间、熔接电压、记录编号；确认无误后，按绿色键开始熔接

S20. 熔接进行中（熔接过程中，焊机持续监测熔接参数，显示供电电压、熔接电压、熔接电流、记录编号）

S21. 熔接完成后，将显示如下等待界面

注：
当焊机不断电时，下次熔接从界面S13开始重复进行。

焊机断电时，再次加电时将重复自检过程S1~S12。


 下载熔接记录:

要启动熔接记录下载，先关闭焊机电源，在焊机右侧的USB端口插入U盘，再开启焊机电源，等待如下界面出现：


S1. 熔接记录下载中

下载完成后，出现移除U盘界面

S2. 移除U盘.





错误代码:

E00    熔接正常
E01    电源电压过低
E02    电源电压过高
E03    电源频率低于40Hz
E04    电源频率高于06Hz
E05    输出电压 ＜ 熔接电压X98.5%，并持续6s
E06    输出电压 ＞ 熔接电压X101.5%，并持续6s
E07    输出电压 ＞ 熔接电压X106%，并持续4s
E08    熔接过程中管接头断开
E09    输出电流 ＜ 0.5A， 并持续4s以上
E10    预留
E11    熔接过程中按下了停止按钮
E12    预留
E13    预留
E14    预留
E15    预留
E16    预留
E17    输出电流增加10%，并持续4
E18    环境温度低于 ﹣20℃
E19    环境温度高于 ﹢50℃
E20    变压器温度高于 ﹢80℃
