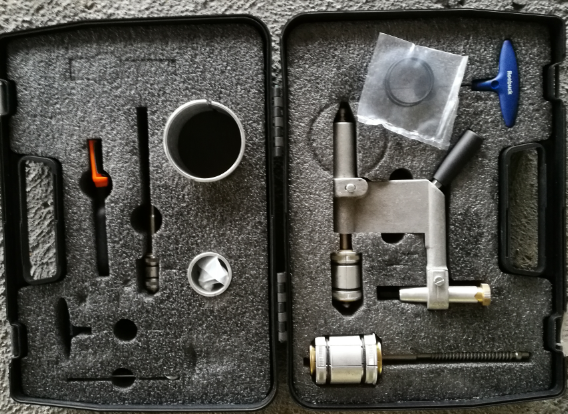

杜拉管线削皮工具箱

部件号： 43 MZ0 018
1) 一个刀架
2)一个刀具
3)3个膨胀轴(25 -32mm, 50-63mm, 90-110mm)
4)一把手动刮刀
5)一个扳手
6)一个六角扳手
7)二个支撑筒
8)一袋备用胶皮圈

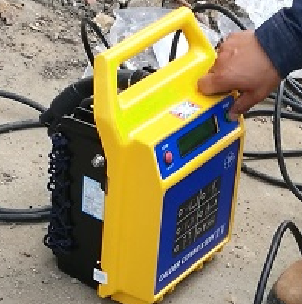

杜拉焊机


部件号：43 ECU 010

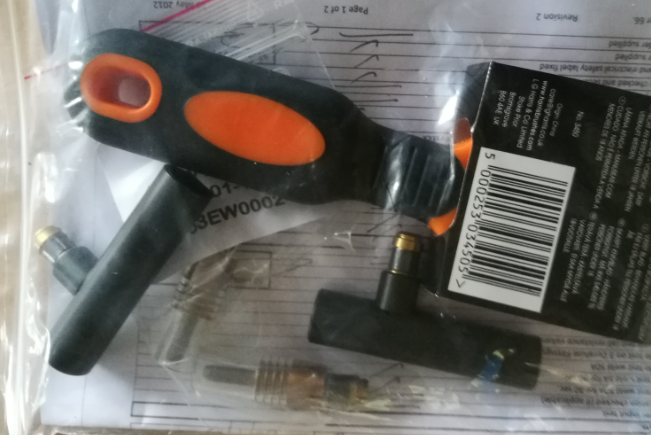

部件包括:
1)焊机
2)焊机线
3)接头2个（用于外层管或单层管）
4)刮刀1个

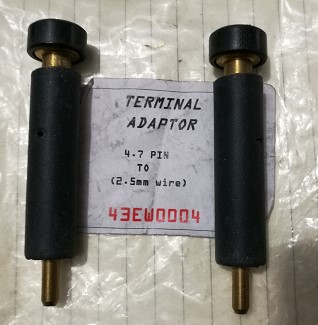

双层管焊接转换头


部件号：43 EW0 004

双层管焊接时，连接内层焊接线用。必不可少。

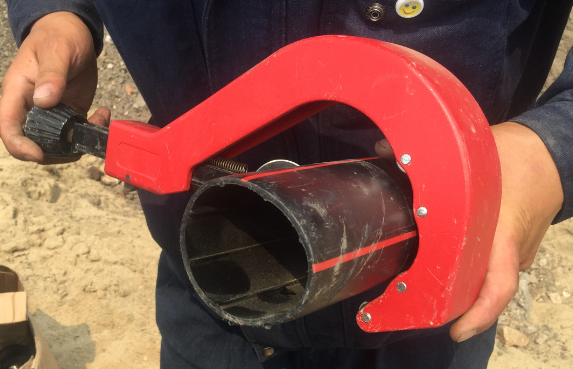

管道割刀

部件号：通用

根据计划安装的管道直径选择割刀

内层管保护套筒

部件号：无

切割外层管时保护内层管。建议使用，非必需。

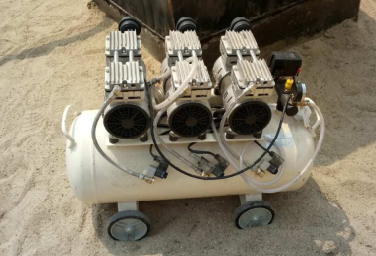

空压机


能产生5kg以上压力。内层管压力测试要求5kg。

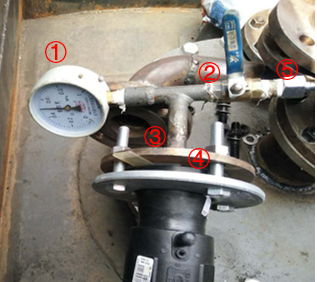

主管道密闭测试组件

测试时在罐区内法兰接口处进行。

测试组件包括：
1）压力表（0~1MPa量程）
2）球阀
3）法兰片（与管道法兰对接）
4）法兰密封垫
5）与空压机连接的气密接头
6）1-1/2 内螺纹封头（多个，密封加油机下部钢塑转换接头，该接头为1-1/2 外螺纹）

以上备多套，可同时进行多条管道密闭测试

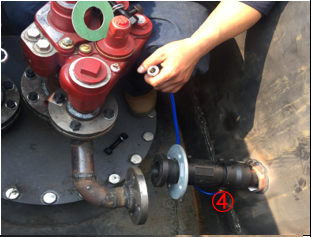

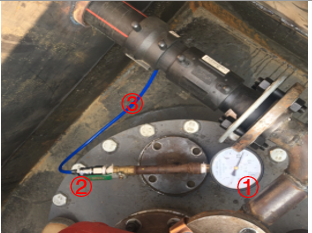

外层管道密闭测试组件

外层管测试在罐区内管道测漏栓处进行。
测试组件包括：
1）压力表
2）球阀
3）软管
4）1/8" 外螺纹转软管的气密接头（管道测漏栓预留为内螺纹，1/8 "BSP）
以上备多套，可同时进行多条管道测试

异丙醇清洁布

焊接前清洁管接头

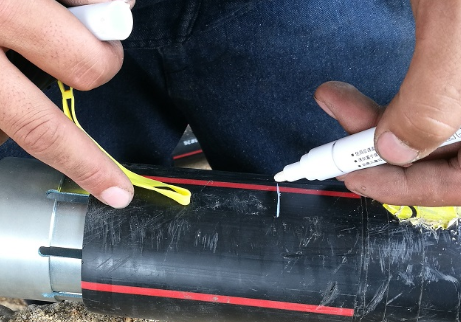

白色油性记号笔

标记管道切割位置与焊接插入深度

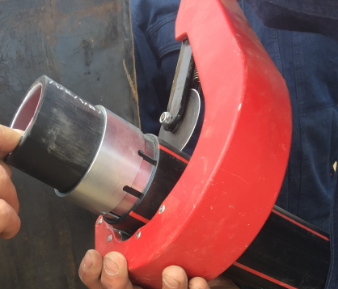

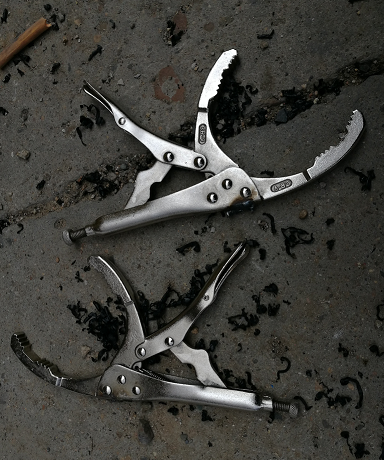

管道夹子

部件号：通用

在切割外层管时，夹住管道，固定外层与内层管，使其相对位置不变化

护管

管道进人井处护管，以及防水密封；

可使用专用管道密封套

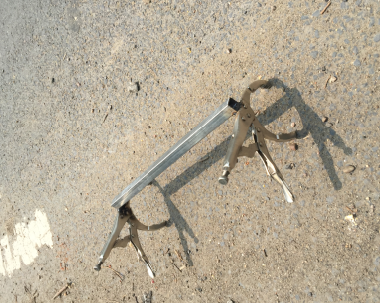

自制工具

用于管接头的焊接固定。
